Projecteur LED industriel Dragon Dream Series | Étude de cas de rénovation d'éclairage pour entrepôt logistique de 1200 m²

Aperçu du projet

Nom du projet :Projet de rénovation de l'éclairage d'un grand entrepôt logistique de 12 000 m² en Europe du Nord

Emplacement du projet : Europe du Nord

Client final : Prestataire de services logistiques tiers professionnel local

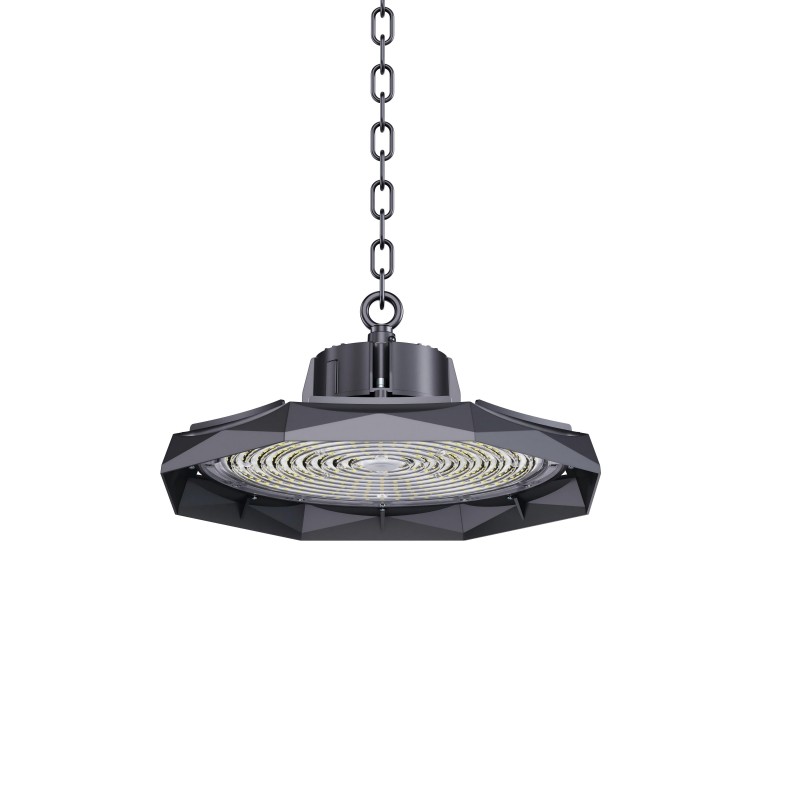

Produits adoptés : HRLUX Dragon‑Dream Series LZMTPD-A / LZMTPD-B Luminaires industriels à DEL pour grandes hauteurs

Conditions du site :Plafond de 10 mètres de haut, intégrant des allées de stockage à rayonnages de grande hauteur et des zones de tri ouvertes, avec des scénarios d'éclairage complexes et diversifiés.

Cycle de projet :33 jours au total, dont 7 jours de simulation optique professionnelle et de conception du schéma, et 26 jours de démontage, d'installation, de câblage et de mise au point du système sur site.

Exigences fondamentales du projet

L'entrepôt du client utilisait depuis longtemps des lampes à halogénures métalliques traditionnelles, qui ne répondaient plus aux normes locales d'éclairage de sécurité industrielle. Le client souhaitait moderniser son éclairage de manière efficace et économique, en répondant aux exigences suivantes :

1. Éliminer les systèmes d'éclairage aux halogénures métalliques obsolètes de 400 W, se conformer pleinement aux normes d'éclairage industriel EN 12464 1 et stabiliser l'éclairement moyen de travail de l'ensemble de l'entrepôt au-dessus de 180 lx.

2. Optimiser la distribution de la lumière, éliminer les zones d'ombre localisées et les problèmes d'éblouissement, réduire la fatigue visuelle des opérateurs travaillant de longues heures et améliorer la sécurité globale des opérations d'entrepôt.

3. Adaptées aux environnements industriels intérieurs poussiéreux et humides, elles sont dotées de performances élevées en matière d'étanchéité à la poussière et à l'eau afin de garantir un fonctionnement stable et durable des lampes.

4. Résoudre les problèmes liés à la forte consommation d'énergie et à la maintenance fréquente en haute altitude des sources lumineuses traditionnelles, réduire efficacement les coûts d'exploitation quotidiens et obtenir des retours sur investissement stables.

5. Prévoir un espace d'extension pour la gradation intelligente, compatible avec la structure de suspension du plafond d'origine, et minimiser la transformation sur site et l'investissement en capital.

Points faibles du projet et défis du site

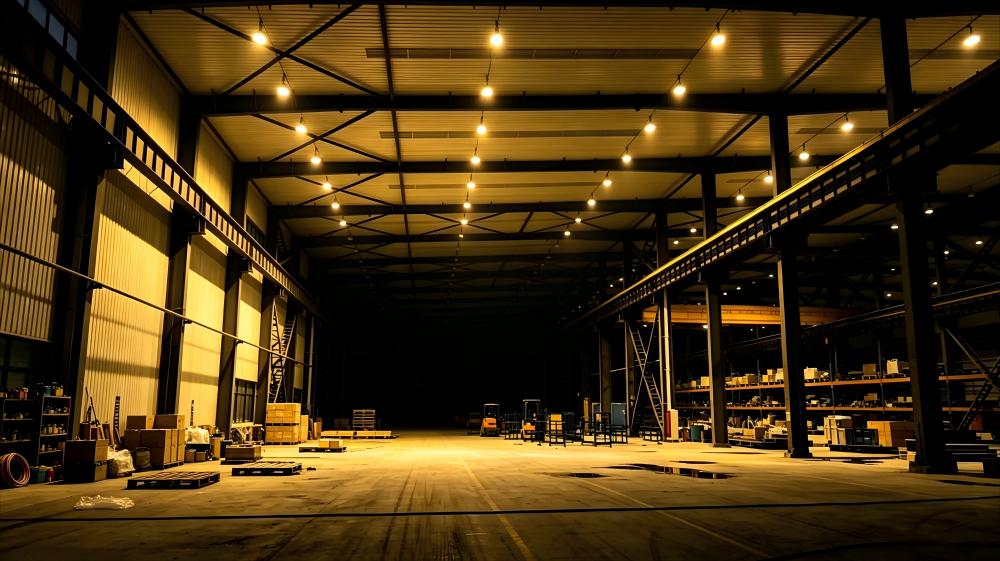

Avant sa rénovation, l'entrepôt présentait d'importants défauts d'éclairage, et le système d'éclairage traditionnel ne pouvait pas répondre aux exigences opérationnelles élevées des entrepôts logistiques modernes.

1. Forte consommation d'énergie et décroissance lumineuse rapide : Les lampes aux halogénures métalliques d'origine de 400 W consomment énormément d'énergie en fonctionnement prolongé. Après 8 000 heures d'utilisation, l'atténuation lumineuse est importante, ce qui entraîne un éclairage global faible. De plus, le temps de démarrage et de redémarrage est lent, ce qui ne permet pas un fonctionnement continu efficace.

2. Effet d'éclairage non conforme : L'éclairement moyen initial du site n'est que de 112 lx. La présence d'étagères en hauteur crée de nombreuses zones d'ombre. L'indice d'éblouissement UGR est supérieur à 28, ce qui peut facilement entraîner une fatigue visuelle et ne répond pas aux normes européennes d'éclairage de sécurité industriel.

3. Faible capacité d'adaptation à l'environnement : L'entrepôt se trouve dans un environnement humide et poussiéreux toute l'année. La plupart des choses sont ordinaires. Luminaires industriels à LED Les lampes disponibles sur le marché présentent des normes de protection erronées et une capacité de dissipation thermique insuffisante, ce qui les rend sujettes aux infiltrations d'eau, à l'accumulation de poussière et aux dommages, entraînant des remplacements fréquents.

4. Un système d'éclairage unique ne peut s'adapter à des scénarios mixtes : La répartition alternée d'allées étroites et de zones de tri ouvertes impose des exigences différenciées en matière de distribution de la lumière. Un angle de faisceau unique ne permet pas de concilier l'éclairage anti-hadron des allées étroites et l'éclairage uniforme des grands espaces ouverts.

5. Budget de rénovation limité : Le client souhaitait utiliser pleinement la structure de levage par suspension d'origine afin d'éviter une reconstruction à grande échelle de la structure en acier et des coûts d'ingénierie supplémentaires.

Solution d'éclairage personnalisée

1. Normes de conception et sélection des produits

En combinant les spécifications d'éclairage industriel EN 12464-1 et l'environnement réel sur site, l'équipe technique de HRLUX a formulé des indicateurs de conception d'éclairage ciblés et a sélectionné des produits adaptés aux différentes zones fonctionnelles de l'entrepôt :

Remarques importantes concernant la construction et l'utilisation :

- La réutilisation des accessoires de suspension d'origine doit être basée sur une inspection professionnelle de leur capacité de charge, et toutes les pièces vieillissantes non conformes doivent être remplacées le cas échéant.

- La fonction de gradation 0-10V doit correspondre au système de distribution électrique sur site, et un débogage intelligent est effectué après confirmation des conditions du circuit.

- La protection IP66 convient à la protection contre la poussière et les éclaboussures d'eau en intérieur, mais n'est pas applicable aux installations extérieures totalement exposées.

- L'effet d'éclairage final est affecté par la hauteur et l'angle d'installation sur site, ce qui nécessite un étalonnage professionnel lors de la construction.

Schéma de configuration de correspondance régionale :

- Rayonnages à allées étroites : Adoptez le luminaire industriel LZMTPD-B 150W avec un angle de faisceau étroit de 60°, qui concentre la lumière verticalement, compense efficacement l'occultation des ombres des étagères en hauteur et assure un éclairage uniforme dans la zone de circulation et de prélèvement.

- Zone de tri ouverte : Adoptez le projecteur industriel LZMTPD-A 200W avec un angle de faisceau large de 120°, couvrant une plus grande zone horizontale, pour un éclairage uniforme de l'espace de travail ouvert.

- Toutes les lampes adoptent une structure entièrement étanche de qualité industrielle, une interface de gradation intelligente réservée, qui peut être mise à niveau ultérieurement vers un système d'éclairage intelligent centralisé.

2. Processus de mise en œuvre standard

HRLUX adopte un processus d'ingénierie standardisé et intégré, allant de l'étude et de la conception à la réception finale, afin de garantir que l'effet réel soit parfaitement conforme au schéma de simulation :

- Levés topographiques de précision sur site : Mesurer la hauteur de l'entrepôt, l'espacement des étagères, la répartition des positions des lampes et les paramètres d'origine des points de suspension, collecter les plans CAO du site et identifier les contraintes de transformation sur site.

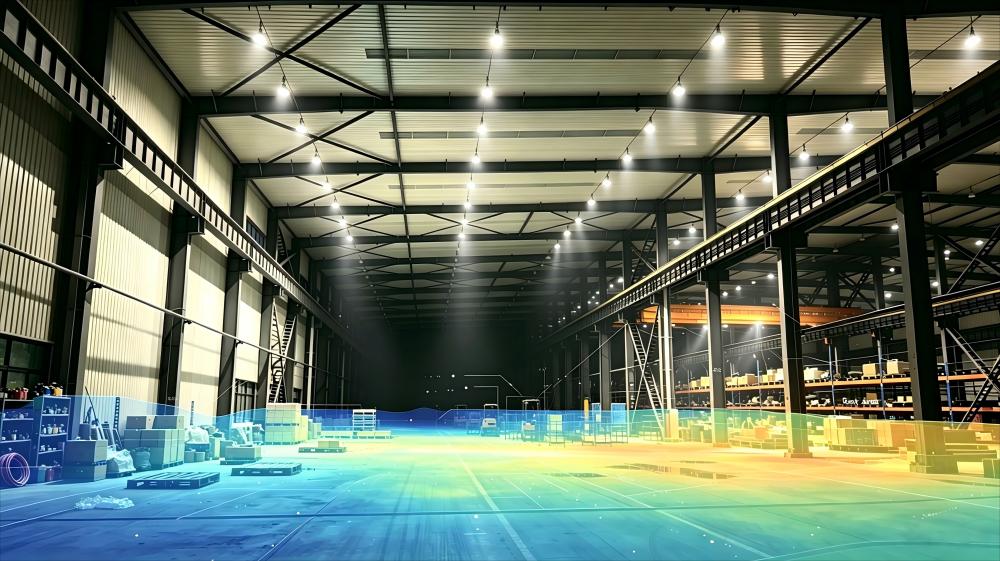

- Conception de simulation optique 3D : Utilisez le logiciel d'éclairage professionnel Dialux EVO pour créer un modèle 3D du site, simuler l'effet de la distribution de la lumière des angles de faisceau mixtes, générer une carte de nuage d'éclairement professionnelle et un rapport d'éclairage.

- Optimisation et confirmation du schéma : Ajuster la puissance des lampes et la densité d'installation en fonction des données de simulation, maximiser la réutilisation des installations existantes et réduire les coûts de transformation.

- Production et contrôle de précision en usine : Dotées d'un variateur de courant constant de marque, d'une structure de dissipation thermique en diamant et d'une lentille anti-éblouissement, toutes les lampes réussissent un test de vieillissement en usine rigoureux.

- Construction standard sur site : Démontage complet des anciennes lampes, installation des nouvelles lampes, tri des circuits et étalonnage de l'angle d'éclairage en stricte conformité avec les spécifications de construction électrique.

- Tests et livraison : Effectuer des tests d'éclairement et d'uniformité sur site, trier les fichiers de distribution de la lumière IES, les rapports de simulation et les documents de certification des produits en vue de leur transfert.

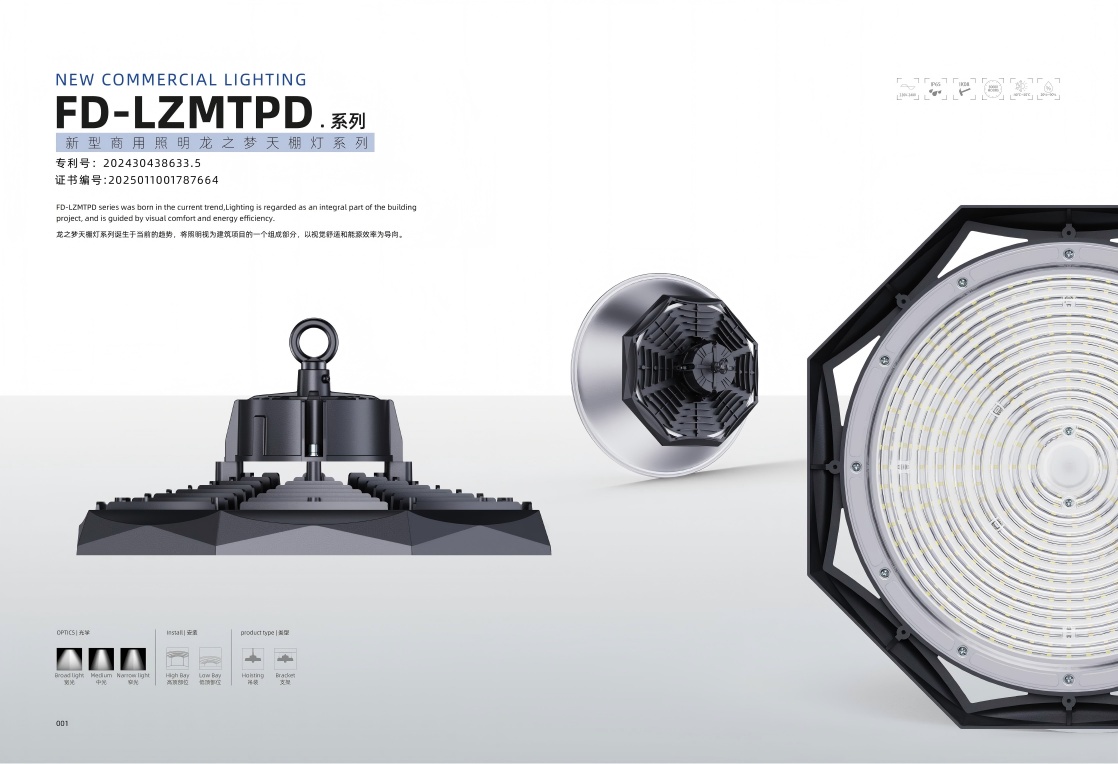

Principaux avantages du produit

Comparées aux luminaires industriels LED bas de gamme ordinaires disponibles sur le marché, les lampes industrielles de la série HRLUX Dragon-Dream présentent des avantages globaux évidents en termes de performances, résolvant de nombreux problèmes liés à l'éclairage industriel traditionnel :

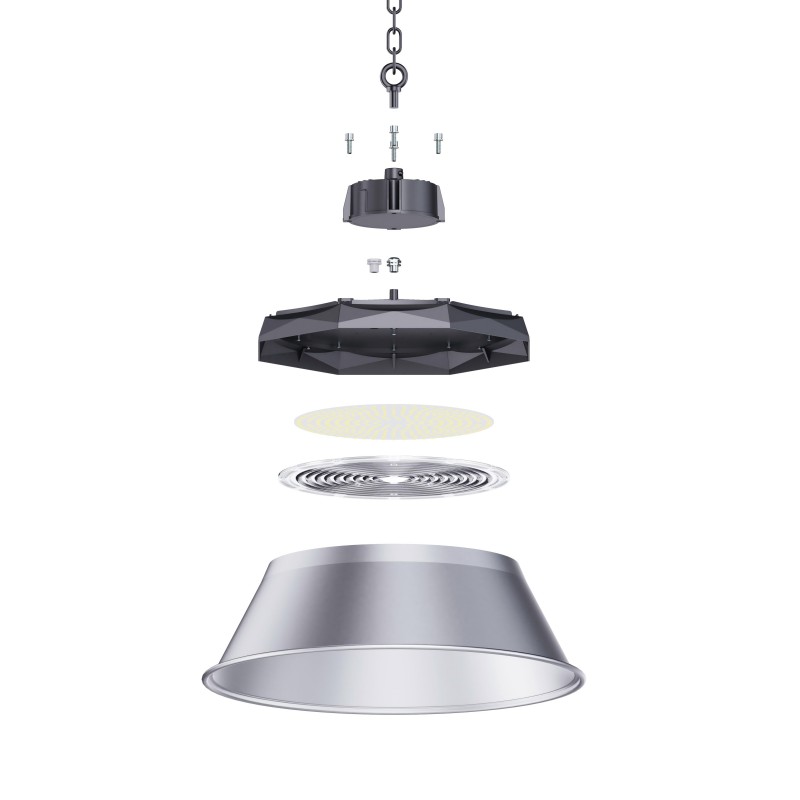

- Structure de dissipation thermique efficace en diamant : La structure en aluminium moulé sous pression à découpe diamantée élargit la zone de dissipation de la chaleur dans toutes les directions, évacue rapidement la chaleur interne, inhibe efficacement la dégradation de la lumière et assure une durée de vie de plus de 50 000 heures pour la L70, évitant ainsi le problème de l'atténuation rapide de la luminosité des lampes de qualité inférieure due à une mauvaise dissipation de la chaleur.

- Étanchéité industrielle IP66 authentique : Le processus d'étanchéité entièrement intégré assure une étanchéité à la poussière et une résistance aux éclaboussures d'eau, permettant un fonctionnement stable et prolongé dans des environnements industriels humides et poussiéreux, éliminant ainsi le problème de la fausse norme des lampes ordinaires.

- Personnalisation de l'angle multi-faisceaux : Trois options d'angle de faisceau de 60°/90°/120° sont disponibles, qui peuvent s'adapter de manière flexible à l'éclairage anti-ombre des allées étroites et à l'éclairage uniforme des grands espaces, permettant une adaptation personnalisée à différents scénarios.

- Conception optique antireflet de haute qualité : Doté d'une lentille optique professionnelle et d'un réflecteur, le facteur d'éblouissement UGR est contrôlé en dessous de 22, ce qui protège efficacement la vue des opérateurs travaillant de longues heures et améliore le confort de travail.

- Fonctionnement stable à large plage de tension : Variateur universel à large plage de tension AC85-265V avec protection intégrée contre les surtensions, capable de résister aux fluctuations complexes de la tension du réseau et de s'adapter à divers environnements d'alimentation industrielle, prenant en charge la gradation intelligente 0-10V.

- Installation diversifiée et à faible coût : Compatible avec les méthodes d'installation par suspension à crochet et à chaîne, et avec la plupart des structures de suspension de luminaires industriels d'origine disponibles sur le marché, sans nécessiter de modifications importantes de la structure en acier, ce qui permet de gagner du temps et de réduire les coûts de transformation.

Acceptation du projet et avantages mesurables

1. Données d'acceptation sur site

Une fois les travaux de rénovation terminés, l'équipe de professionnels a procédé à des tests d'éclairage sur site. Tous les indicateurs respectent et dépassent pleinement les normes d'éclairage industriel de l'UE EN 12464-1.

- Éclairement moyen maintenu : 192 lx

- Uniformité de l'éclairage Uo : 0,74

- Valeur d'éblouissement UGR : 21

- Indice de rendu des couleurs Ra : 82

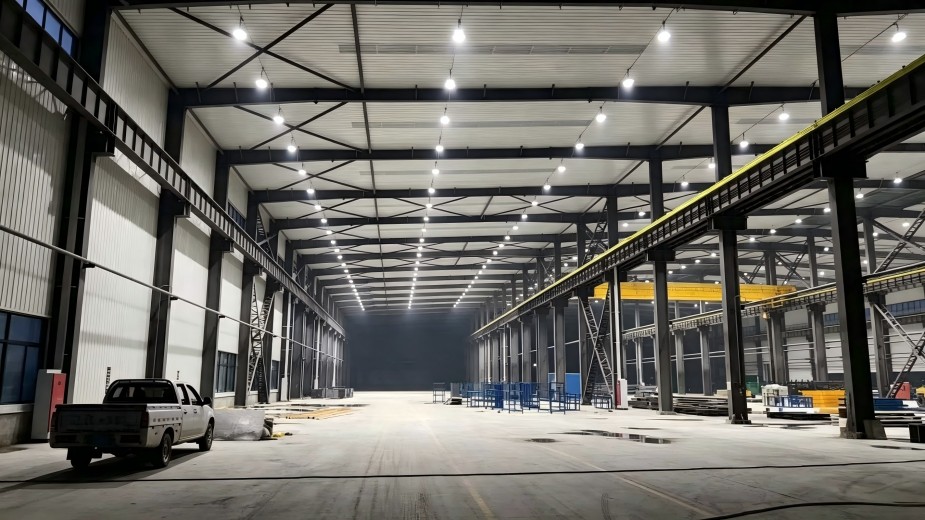

- Effet sur site : absence d'ombres marquées dans la zone des étagères, éclairage uniforme dans la zone de travail ouverte et nette amélioration du confort visuel

2. Avantages économiques et opérationnels

Cette rénovation de l'éclairage a permis d'obtenir une double amélioration en termes d'économies d'énergie et de sécurité d'exploitation, avec une valeur évidente à long terme :

- Effet significatif sur les économies d'énergie : En remplaçant les lampes à halogénures métalliques haute puissance de 400 W, la consommation électrique globale du système d'éclairage de l'entrepôt est réduite de 59 %, avec une économie d'électricité annuelle d'environ 14 820 $.

- Coûts d'entretien considérablement réduits : La conception modulaire haute fiabilité évite les pannes et les remplacements fréquents des lampes. La fréquence des opérations de maintenance en haute altitude est réduite de 76 %, ce qui permet d'économiser environ 3 460 $ sur les coûts de maintenance annuels.

- Cycle de retour sur investissement court : La période de retour sur investissement statique de l'ensemble du projet n'est que de 1,8 an, avec un excellent rapport coût-efficacité.

- Amélioration de la sécurité opérationnelle : Un environnement d'éclairage standardisé élimine les risques opérationnels liés à un éclairage insuffisant et à l'éblouissement, réduisant ainsi les erreurs de manipulation.

- Valeur stable à long terme : Avec une garantie officielle de 5 ans et une durée de vie extrêmement longue, il réduit efficacement le coût total d'exploitation et de maintenance de l'entrepôt sur un cycle de fonctionnement de 10 ans.

Témoignage client

Avant de définir le plan de rénovation, nous avons comparé les solutions de trois fournisseurs d'éclairage industriel. La plupart des fabricants ne proposaient que des lampes, sans service de conception d'éclairage professionnel. HRLUX s'est distingué par son offre complète incluant la simulation Dialux, la personnalisation du plan d'éclairage et la fourniture de produits.

Suite à l'installation des luminaires industriels de la série Dragon-Dream, les problèmes d'éclairage liés aux ombres portées sur les étagères et à l'hétérogénéité de la luminosité dans l'entrepôt ont été entièrement résolus. L'éclairage obtenu est parfaitement conforme aux données de simulation. La consommation électrique mensuelle a été considérablement réduite, de même que les coûts de maintenance ultérieurs. Nous sommes pleinement satisfaits du professionnalisme et de la qualité des produits HRLUX et nous poursuivrons notre collaboration sur de futurs projets de modernisation d'éclairage.

— Responsable de la gestion des installations, entrepôt logistique d'Europe du Nord

Résumé du projet

Ce projet de rénovation d'éclairage pour un entrepôt logistique de 12 000 m² confirme pleinement les excellentes performances des luminaires industriels LED de grande hauteur de la série Dragon-Dream de HRLUX, adaptés aux environnements industriels modernes de grande hauteur. Conçus pour répondre aux problématiques d'éclairage mixte des rayonnages hauts et des zones ouvertes des entrepôts traditionnels, les luminaires HRLUX adoptent une configuration à angles de faisceau mixtes différenciés. Associés à une qualité industrielle fiable (IP66) et à la technologie de simulation optique professionnelle Dialux, ils résolvent définitivement les problèmes d'éclairement insuffisant, d'ombres portées importantes, d'éblouissement, de consommation énergétique élevée et de maintenance complexe des sources lumineuses traditionnelles.

Ce projet illustre parfaitement l'expertise d'HRLUX en ingénierie d'éclairage industriel, couvrant l'étude de site, la conception sur mesure, la simulation optique, la fourniture de produits, le conseil en construction et le service après-vente. Il constitue une référence professionnelle hautement reproductible pour la rénovation et la construction d'éclairages d'entrepôts logistiques, d'ateliers, de stades et autres espaces à grande hauteur sous plafond.

En savoir plus sur les produits : Projecteur LED industriel Dragon Dream Series

Foire aux questions

Q1 : Quels types de scénarios d'entrepôt nécessitent un agencement d'éclairage à angles de faisceau mixtes ?

A1 : Pour les entrepôts comportant à la fois des allées denses à rayonnages hauts et de vastes zones ouvertes de tri et d’emballage, une configuration mixte de faisceaux étroits à 60° et de faisceaux larges à 120° est recommandée. Les faisceaux étroits concentrent la lumière pour éliminer les ombres portées sur les rayonnages, tandis que les faisceaux larges assurent un éclairage uniforme dans les espaces ouverts.

Q2 : Les luminaires industriels Dragon-Dream peuvent-ils réutiliser la structure de suspension d’origine de l’entrepôt lors des travaux de rénovation ?

A2 : Oui. Le produit est compatible avec les systèmes de suspension à crochet et à chaîne standard. Sous réserve de réussite aux contrôles de sécurité relatifs à la charge admissible, la plupart des accessoires de suspension d'origine peuvent être réutilisés, ce qui permet de réduire les coûts et les cycles de transformation.

Q3 : À quels environnements d'application les luminaires industriels IP66 conviennent-ils ?

A3 : Ce produit est largement utilisé dans les environnements industriels intérieurs tels que les entrepôts poussiéreux, les ateliers de traitement humides et les zones de chargement et de déchargement couvertes. Il n’est pas adapté aux environnements extérieurs totalement exposés sans protection.

Q4 : Quel est le cycle de retour sur investissement général d'une rénovation d'éclairage LED d'entrepôt ?

A4 : Le cycle de retour sur investissement dépend de la hauteur du site, de la durée d’éclairage quotidienne et du prix local de l’électricité. Pour les grands entrepôts logistiques fonctionnant 24 h/24, le cycle de retour sur investissement global, incluant les économies d’énergie et de maintenance, est d’environ 1,5 à 2,5 ans.

Q5 : HRLUX propose-t-il un service de simulation Dialux gratuit pour les nouveaux projets ?

A5 : Oui. HRLUX fournit gratuitement une simulation optique professionnelle Dialux et un schéma d’éclairage personnalisé pour les projets de construction et de rénovation d’éclairage d’entrepôts et d’usines.
