Étude de cas d'un projet clé en main d'éclairage pour un parcours de golf de championnat de 18 trous à Dubaï

Aperçu du projet

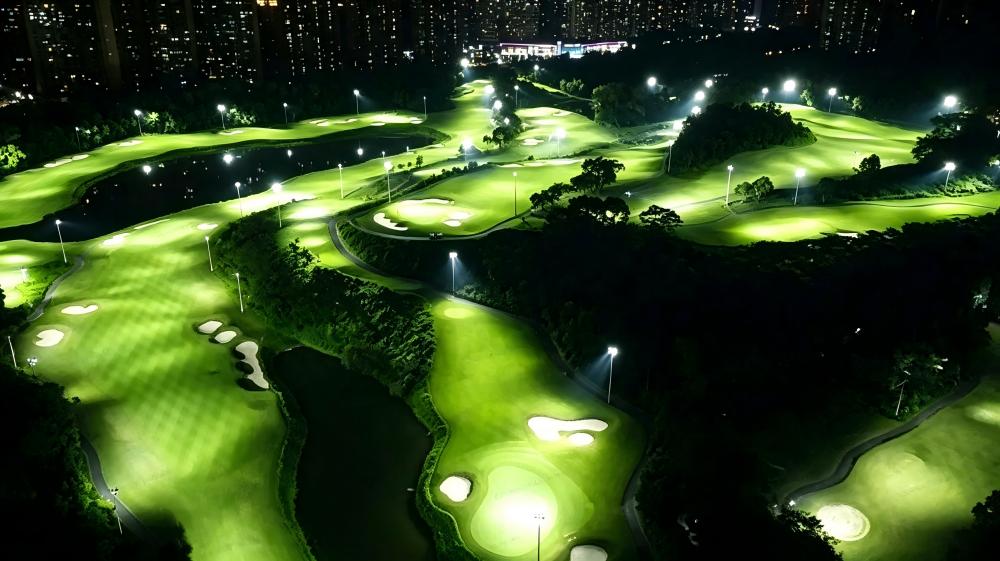

Nom du projet : Projet clé en main d'éclairage nocturne complet du parcours de golf de championnat 18 trous Al Majid à Dubaï

Emplacement: Dubaï, Émirats arabes unis

Coopérateur : Club de golf et country club Al Majid

Note du projet : Norme de tournoi de classe I (Norme d'éclairage professionnel à deux niveaux HRLUX)

Cycle de projet : Conception : 12 jours + Installation et mise en service sur site : 45 jours, livraison complète en 2 mois

Demande principale : Concevoir un système de golf nocturne complet de 18 trous conforme aux normes IESNA Classe IV et USGA ; résoudre les problèmes d’éclairage inégal, d’éblouissement important, de pollution lumineuse vers les zones résidentielles environnantes et de zones d’ombre dues à l’éclairage temporaire d’origine ; soutenir les tournois amateurs internationaux, les soirées de divertissement des membres et les réceptions VIP d’entreprise ; réduire les coûts d’énergie et de maintenance à long terme de plus de 50 %.

1. Points faibles du projet et contraintes du site

1. Terrain complexe : 7 trous en dogleg, 12 bunkers de sable, 5 grands obstacles d'eau, crêtes ondulées avec une différence de hauteur allant jusqu'à 12 m ; les arbres autour des fairways bloquent facilement la lumière pour former des zones sombres.

2. Zones résidentielles situées à moins de 80 m de la limite du parcours ; règles municipales locales strictes de contrôle de la pollution lumineuse, la lumière parasite ascendante doit être contrôlée en dessous de 3 %.

3. Lampes à halogénures métalliques temporaires d'origine : faible uniformité CV > 0,4, éblouissement UGR sévère, consommation d'énergie élevée, durée de vie courte, incapables de répondre au seuil d'éclairement du tournoi.

4. Double exigence d'utilisation : jeu récréatif quotidien et organisation de tournois professionnels, nécessitant deux ensembles de modes d'éclairage réglables.

5. Des fairways larges allant de 40 à 62 m, des fairways étroits et incurvés mixtes, une disposition symétrique conventionnelle des poteaux ne peut pas éliminer les zones sombres centrales.

2. Solution d'éclairage personnalisée HRLUX

2.1 Configuration des paramètres standard

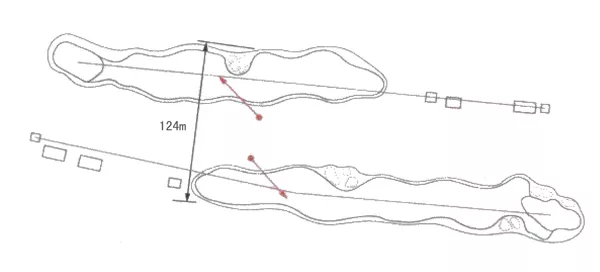

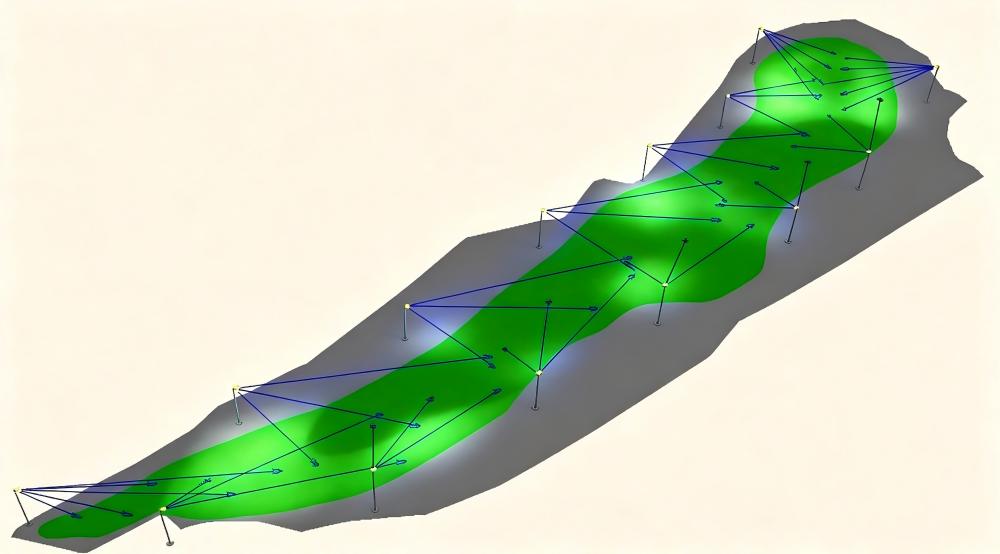

Règles d'harmonisation de la hauteur des poteaux : Poteaux principaux du green : 15 m, zone spéciale de crête : minimum 18 m ; hauteur standard des poteaux du fairway : 15 m, espacement strictement limité à 3 fois leur hauteur. Les fairways étroits adoptent une disposition en quinconce des poteaux, les fairways larges une disposition symétrique des deux côtés ; les fairways parallèles dos à dos, espacés de 110 m ou moins, partagent les mêmes poteaux d'éclairage afin de réduire les coûts du projet.

2.2 Conception de l'agencement pour les trous spéciaux

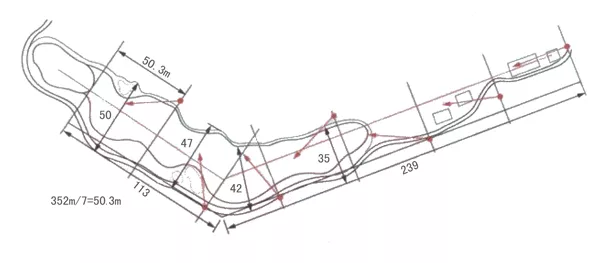

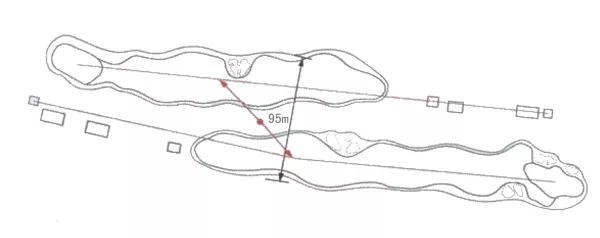

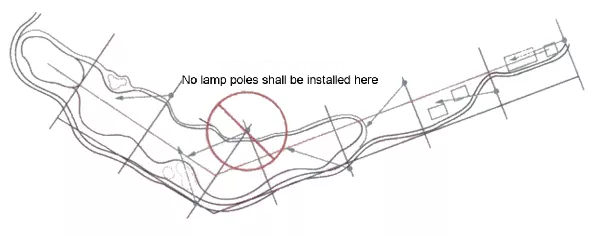

1. Trous en forme de coude : Tous les poteaux sont disposés le long du bord extérieur incurvé, sans fixations à l'intérieur de la zone de courbure afin d'éviter de bloquer la trajectoire de roulement de la bille ; une lentille anti-éblouissement à faisceau étroit de 25° est adoptée pour éliminer les zones sombres internes.

2. Zones à risques liés à l'eau : Équiper les étangs de projecteurs supplémentaires à angle faible pour supprimer la réflexion de la surface de l'eau ; améliorer l'éclairage vertical pour suivre clairement la trajectoire de la balle au-dessus des obstacles d'eau.

3. Terrains en crête et vallonnés : Des poteaux de 18 m de haut déployés à 10 m de la lisière de la végétation, avec projection lumineuse bidirectionnelle et superposée pour équilibrer la luminosité des terrains hauts et bas.

4. Optimisation du practice : Des poteaux sont installés derrière les bunkers de sable de la zone d'atterrissage pour un éclairage ascendant discret ; l'éclairage des départs par le haut est interdit afin de réduire l'éblouissement ; une couverture d'éclairement vertical complète est assurée entre 1,83 m et 4,57 m de hauteur pour un suivi complet de la trajectoire de la balle.

2.3 Configuration des équipements d'éclairage principaux

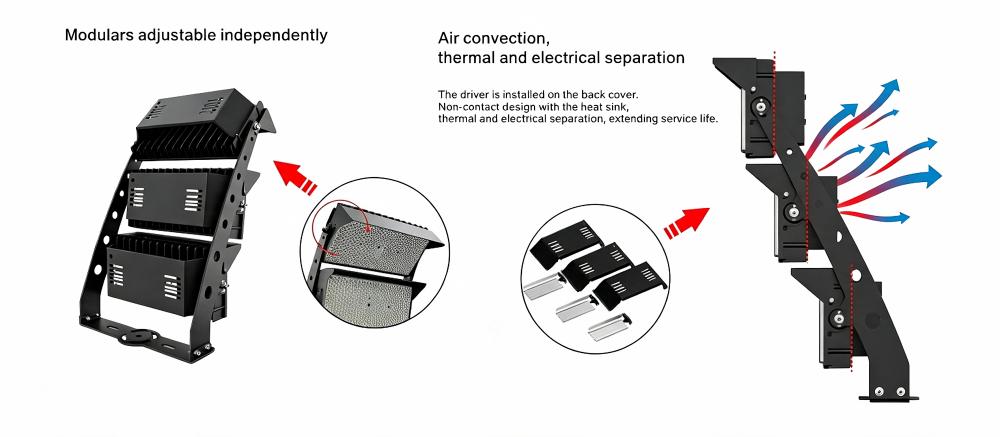

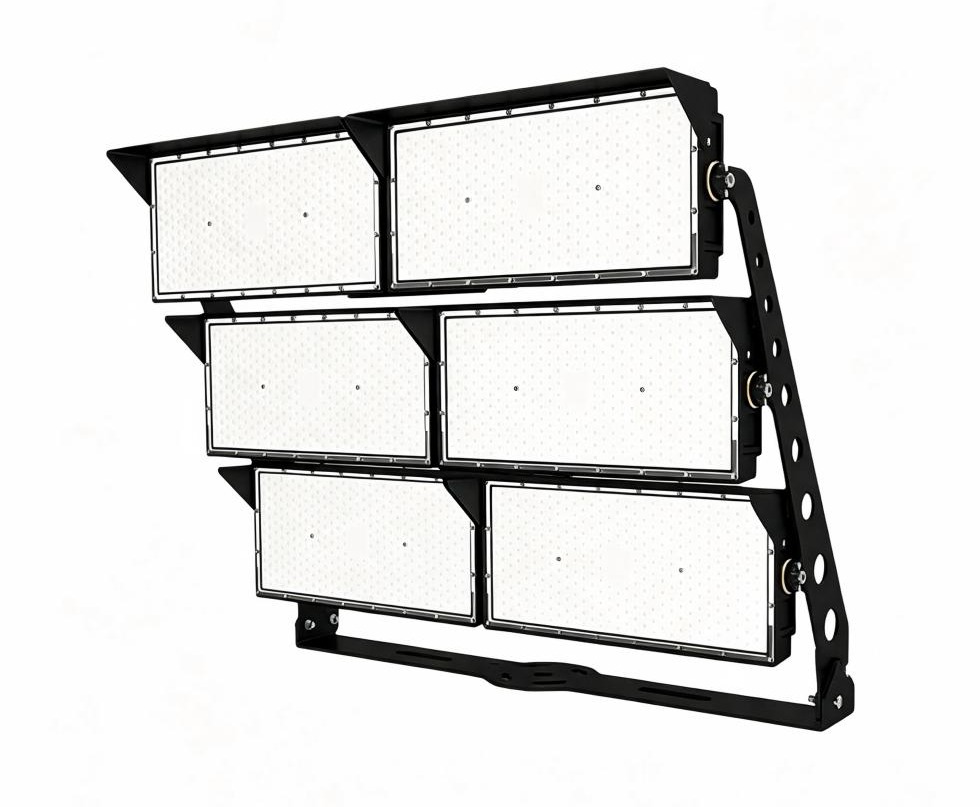

Projecteurs LED HRLUX dédiés au golf, équipés de drivers à courant constant Philips d'origine :

1. Conception optique : Lentille de faisceau de golf personnalisée + grille anti-éblouissement en nid d'abeille, UGR < 16, flux lumineux vers le haut < 3 %, entièrement conforme aux normes anti-pollution lumineuse de l'USGA.

2. Performances : Efficacité lumineuse ≥160 lm/W, sans scintillement, IRC ≥85, durée de vie nominale de la puce LED jusqu'à 100 000 heures.

3. Contrôle intelligent : prise en charge de la gradation de 0 à 100 %, commutation à deux modes (mode haute luminosité pour les tournois / mode d’économie d’énergie quotidien) ; arrêt automatique programmé, réglage de la luminosité à distance par simple pression d’une touche.

4. Quantité : Total 128 poteaux d'éclairage (15 m/18 m mixtes), 426 ensembles de projecteurs spéciaux pour golf, tous installés à l'extérieur de la limite du fairway sans bloquer les trajectoires de frappe.

3. Processus de conception et d'exécution de la construction

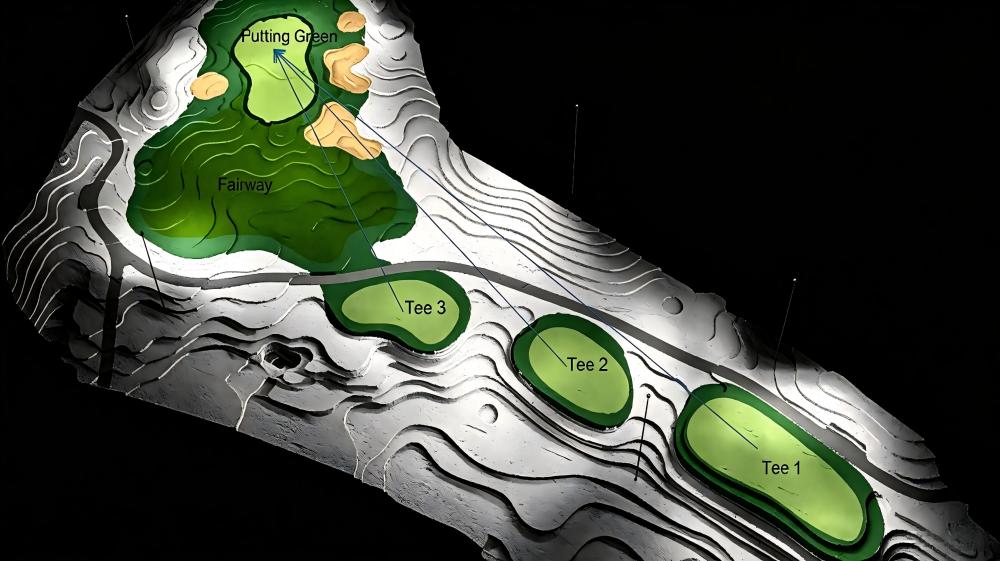

1. Relevé topographique et collecte de données sur site : l'équipe d'ingénierie HRLUX reste sur place pendant 5 jours pour mesurer l'altitude du terrain, la répartition des arbres, l'étendue des risques liés à l'eau et la distance résidentielle ; collecter le dessin topographique CAO auprès du club.

2. Simulation optique 3D Dialux : Importer le modèle CAO du terrain dans Dialux, créer un modèle 3D complet du site à l’échelle 1:1, simuler l’éclairement, l’uniformité, l’éblouissement et la diffusion de la lumière ; générer un rapport de calcul photométrique formel pour examen par le client. La simulation professionnelle Dialux est la garantie essentielle d’une acceptation qualifiée de tous les projets d’éclairage de golf.

3. Optimisation du schéma de disposition des poteaux : Ajuster l'angle du faisceau, la position du poteau et le nombre de lampes pour les zones en dogleg, les fairways larges et les crêtes, équilibrer l'effet d'éclairage et le coût total du projet.

4. Préproduction et livraison : Personnalisation de tous les angles d'objectif et des systèmes de contrôle intelligents selon les données de simulation, production complète et expédition sous 18 jours ouvrables.

5. Installation et mise au point sur site : une équipe de construction professionnelle à l'étranger installe les poteaux, le câblage et les luminaires ; ajuste un par un l'angle de projection de la lampe après l'installation, teste à nouveau les données d'éclairement jusqu'à ce qu'elles répondent pleinement aux normes des tournois de classe I.

6. Réception et remise : Fournir un ensemble complet de documents comprenant le rapport de test d'éclairement, le fichier de simulation Dialux, le certificat de l'équipement, le manuel d'utilisation ; garantie après-vente mondiale de 3 ans, assistance technique à distance gratuite.

4. Réalisations du projet et avantages pour le client

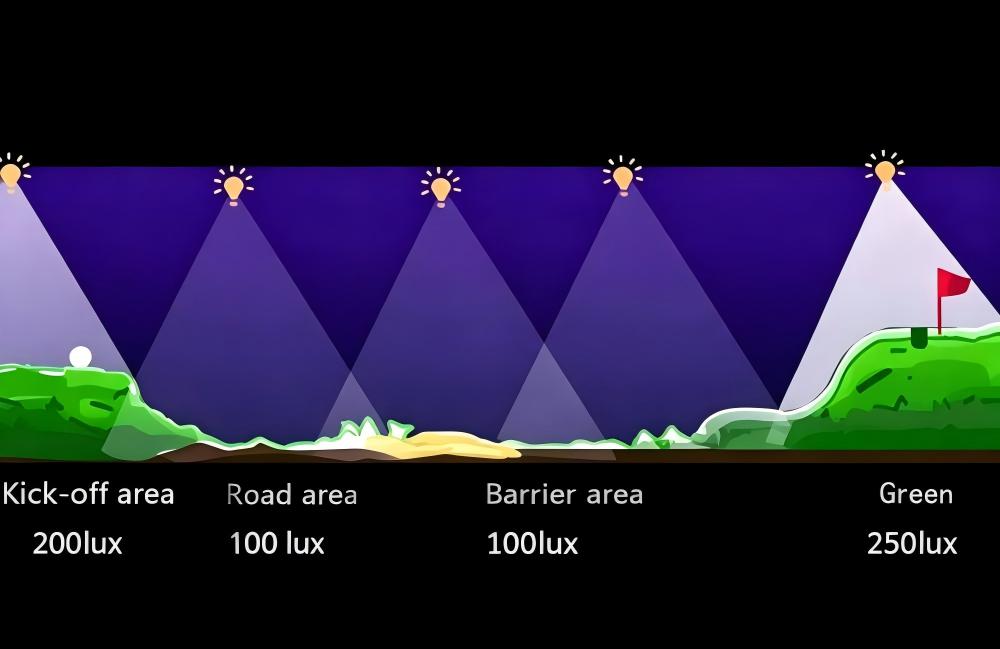

4.1 Résultats du test d'effet lumineux

- Éclairement moyen du boîtier de raccordement : 228 lx, CV = 0,21, uniformité Emin/Emax = 0,58

- Éclairement moyen du fairway principal : 112 lx, CV = 0,30, éclairement de l’axe vertical : 42 lx

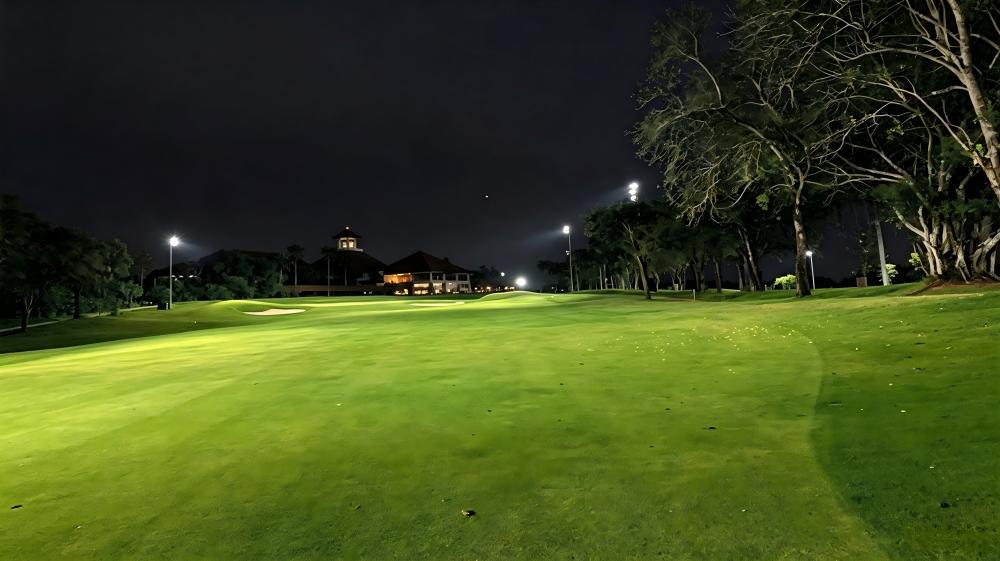

- Éclairement moyen de tous les greens : 265 lx, uniformité Emin/Emax = 0,67

- Éclairement vertical moyen du practice : 108 lx, aucune zone d'ombre sur toute la zone d'atterrissage de 183 m

• UGR de toutes les aires de jeux ≤ 14, lumière parasite ascendante maîtrisée à 2,1 %, aucune plainte concernant la lumière de la part des riverains

4.2 Avantages économiques opérationnels

1. Économies d'énergie : Remplacez les lampes aux halogénures métalliques traditionnelles de 2200 W par des projecteurs LED HRLUX de 600 W, la consommation d'énergie totale est réduite de 58 %, les coûts d'électricité annuels sont économisés d'environ 42 000 $ US.

2. Réduction de la maintenance : durée de vie de la puce LED de 100 000 heures, réduction de 72 % des coûts annuels de main-d'œuvre liés au remplacement et à la maintenance.

3. Croissance du chiffre d'affaires : Prolongation des heures d'ouverture nocturnes de 4 heures par jour ; lancement de tournois nocturnes et de forfaits golf VIP pour entreprises, revenus annuels supplémentaires jusqu'à 186 000 USD.

4. Amélioration de la valeur : Le club devient le seul site de tournoi de classe I de 18 trous dans la zone urbaine de Dubaï, attire des membres haut de gamme et des ressources de tournois internationaux, la compétitivité de base est grandement améliorée.

4.3 Commentaires des clients

« Le système d'éclairage complet fourni par HRLUX répond parfaitement aux exigences de notre compétition. Grâce à une lumière vive et uniforme, sans éblouissement, les joueurs peuvent suivre clairement la trajectoire de la balle sur chaque fairway et green. La pré-simulation Dialux a parfaitement restitué l'effet d'éclairage réel, et l'ensemble du projet a été achevé en avance sur le calendrier prévu, tout en garantissant une qualité constante. Pour notre prochain projet d'éclairage d'extension de 9 trous, nous poursuivrons notre étroite collaboration avec HRLUX. »

— Directeur des opérations, Al Majid Golf & Country Club

5. Résumé du projet

Ce projet d'éclairage pour un parcours de golf 18 trous à Dubaï respecte scrupuleusement les normes d'aménagement et de nivellement présentées dans le guide d'éclairage professionnel HRLUX. Conformes aux spécifications internationales d'éclairage sportif IESNA et USGA, nous proposons des solutions d'aménagement ciblées pour les doglegs, les fairways larges, les obstacles d'eau et les crêtes ondulées. Grâce à la simulation optique professionnelle Dialux, aux lentilles anti-éblouissement et à une conception d'éclairement à deux niveaux, ce projet résout de nombreux problèmes du secteur, tels que l'inégalité de luminosité, l'éblouissement excessif et la pollution lumineuse.

Ce projet démontre pleinement l'expertise d'HRLUX : étude de terrain, conception optique sur mesure, aménagement de trous aux formes spécifiques, systèmes de gradation intelligents, construction clé en main et service après-vente international. Il offre une référence standardisée et reproductible pour la conception d'éclairage nocturne de terrains de golf neufs et rénovés à travers le monde, proposant des solutions d'éclairage professionnelles adaptées à des sites de toutes tailles.

6. FAQ

Q1 : Quel est le coût d'un projet d'éclairage complet pour un terrain de golf de 18 trous ?

A1 : Le coût total d'un projet d'éclairage pour un parcours de golf 18 trous dépend du terrain, du niveau d'éclairage (compétition/loisir), de la hauteur des mâts, du nombre de lampes et de la configuration du système de contrôle intelligent. Un projet d'éclairage standard pour un parcours de golf 18 trous de niveau compétition comprend la conception par simulation Dialux, des luminaires professionnels anti-éblouissement, des mâts d'éclairage et une installation clé en main. HRLUX propose un devis personnalisé gratuit et une simulation optique adaptée aux conditions réelles du parcours.

Q2 : Qu’est-ce que la simulation Dialux dans les projets d’éclairage de golf ?

A2 : Dialux Simulation est un outil professionnel de conception photométrique 3D pour l’éclairage sportif. Il crée un modèle 3D à l’échelle 1:1 du site afin de calculer avec précision l’éclairement, l’uniformité, l’éblouissement et la diffusion de la lumière, optimisant ainsi la disposition des mâts et les angles de faisceau. C’est une étape essentielle pour garantir que l’éclairage des terrains de golf réponde aux normes d’homologation officielles de l’IESNA et de l’USGA.

Q3 : Quelle est la différence entre les normes d'éclairage pour les tournois de golf et les golfs de loisirs ?

A3 : L'éclairage de compétition utilise la norme HRLUX Classe I, offrant un éclairage plus intense et uniforme, et répondant aux exigences des compétitions internationales. Les sites de loisirs utilisent la norme Classe II, dont les paramètres ont été adaptés pour réduire les coûts d'exploitation. Le système d'éclairage bimode HRLUX permet de basculer facilement entre les deux normes.
