Étude de cas d'un projet de rénovation d'éclairage de piste d'aéroport avec mât d'éclairage de grande hauteur

Aperçu du projet

Nom du projet : Rénovation de l'éclairage des mâts de grande hauteur de l'aire de trafic de l'aéroport régional

Emplacement du projet : aéroport régional d'Asie du Sud-Est

Utilisateur final : département de gestion des infrastructures aéroportuaires

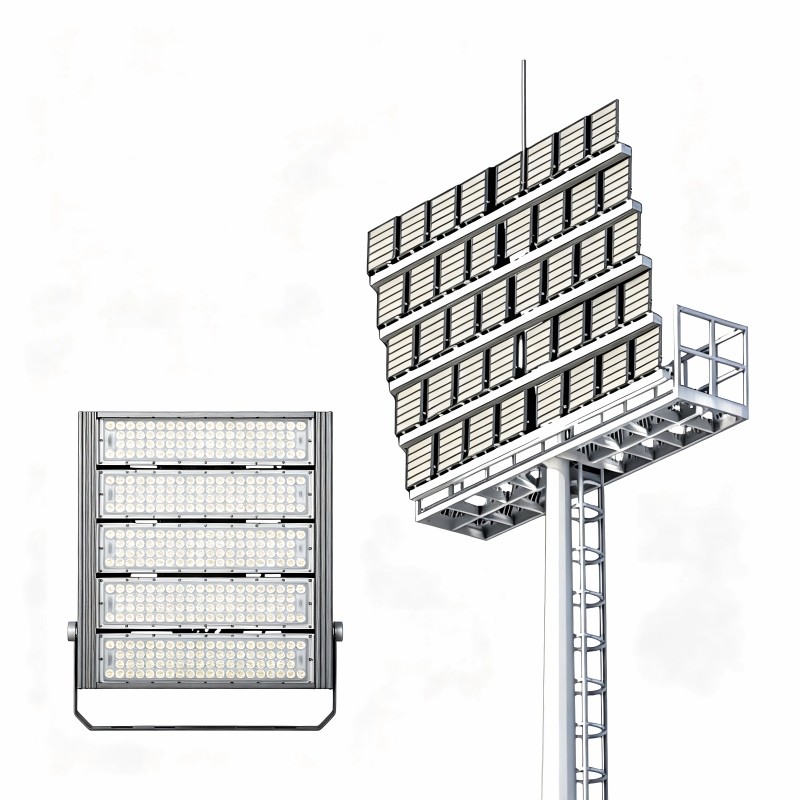

Produit adopté : Ensemble complet HRLUX pour éclairage de grande hauteur (Pack complet : mât conique galvanisé à chaud, système de levage électrique, têtes d’éclairage modulaires 600 W / 800 W)

Profil du site : Aire de trafic mixte passagers et fret, comprenant des aires de stationnement pour avions et des voies de circulation pour véhicules de service au sol. Le site était équipé de pylônes d'alimentation en sodium haute pression obsolètes, nécessitant un remplacement complet. Cette zone côtière tropicale se caractérise par une forte humidité et une exposition régulière aux embruns.

Échelle du projet : Fourniture et installation de 7 ensembles de systèmes d'éclairage sur mâts de 26 mètres de hauteur.

Cycle de projet : 16 jours ouvrables, comprenant l'étude du site, la simulation photométrique Dialux EVO, la fabrication en usine, le montage sur site, le réglage de la lampe et la réception finale.

Exigences fondamentales du projet

L'aéroport assure des services de rotation des vols de nuit. Son ancien système d'éclairage au sodium haute pression ne répondait plus aux normes d'éclairage des aires de trafic de l'OACI. Le client a listé les exigences clés suivantes :

1. Remplacer les anciens systèmes d'éclairage au sodium haute pression sur mâts. Fournir un éclairage horizontal au sol adéquat ainsi qu'une luminosité verticale suffisante sur le fuselage de l'aéronef, permettant au personnel au sol d'effectuer des inspections visuelles nocturnes en toute sécurité.

2. Déployer un ensemble complet de mât de grande hauteur : mât en acier galvanisé, système de levage électrique intégré et têtes d’éclairage LED modulaires. Sa construction anticorrosion doit résister aux embruns marins.

3. Appliquer un contrôle strict de l'éblouissement, réduire les interférences lumineuses pour les pilotes et les contrôleurs aériens, et limiter la diffusion inutile de la lumière vers le haut.

4. Réduire la consommation énergétique globale et minimiser les interventions de maintenance fréquentes en haute altitude dues à la durée de vie limitée des lampes HID traditionnelles.

5. Installation complète sans occupation prolongée du tarmac. Toutes les activités de construction doivent s'effectuer pendant les créneaux horaires des opérations de vol de l'aéroport.

Points faibles du projet et défis du site

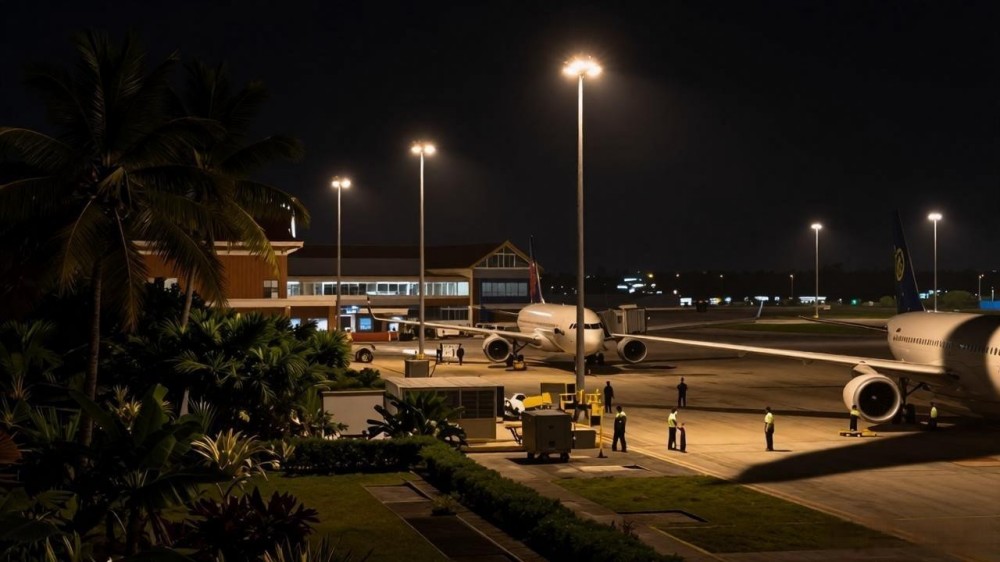

Avant les travaux de rénovation, l'ancien système d'éclairage au sodium sur le tarmac créait de multiples goulots d'étranglement opérationnels :

1. Consommation d'énergie élevée et durée de vie courte : Les luminaires à sodium haute pression classiques consomment beaucoup d'énergie. Une forte diminution du flux lumineux apparaît après une courte période de fonctionnement, obligeant les équipes à démonter fréquemment les panneaux de lampes pour la maintenance.

2. Répartition inégale de la lumière : Les ailes et les fuselages des avions stationnés créent de vastes zones d'ombre. La faible luminosité verticale des surfaces des avions rendait difficile l'inspection visuelle nocturne par les équipes au sol.

3. Risque de corrosion côtière : L'air humide chargé de sel accélère la formation de rouille sur les poteaux en acier ordinaires et les boîtiers de lampes, tandis que le vieillissement des joints provoque une panne prématurée des équipements.

4. Éblouissement et intrusion lumineuse : La lumière parasite ascendante incontrôlée a perturbé le personnel de la tour de contrôle et les pilotes lors des manœuvres de roulage de nuit. La configuration initiale ne respectait pas les limites d'éblouissement de l'aéroport.

5. Contraintes de construction strictes : Les travaux sur le tarmac ne peuvent avoir lieu qu'entre les rotations de vol. L'occupation prolongée des aires de stationnement des avions est interdite.

6. Obstacles à la conformité : Les projets aéroportuaires nécessitent une vérification de la charge des fondations, des tests de protection contre la foudre et une approbation des feux de signalisation aérienne avant la construction.

Solution d'éclairage personnalisée

2.1 Correspondance des produits et paramètres techniques

L'équipe d'ingénierie HRLUX a adopté notre solution complète d'éclairage de grande hauteur après avoir réalisé la simulation 3D de l'aire de trafic Dialux EVO, en tenant compte de la protection contre les ombres des avions et de l'atmosphère corrosive côtière.

Remarques importantes concernant la mise en œuvre sur site :

1. La simulation doit tenir compte du blocage de l'ombre portée par le fuselage de l'avion afin d'équilibrer l'éclairage horizontal du sol et la luminosité verticale du fuselage.

2. Pour les sites côtiers exposés aux embruns salés, une inspection régulière de la surface des poteaux galvanisés à chaud est recommandée.

3. Effectuez un test à vide du mécanisme de levage électrique avant l'installation de la tête de lampe et assurez-vous que le dispositif de sécurité antichute fonctionne normalement.

4. Déployer des angles de faisceau mixtes : faisceau étroit pour la couverture à longue distance, faisceau large pour les voies des véhicules de service au sol.

5. Effectuer un test complet de charge des fondations, une inspection de protection contre la foudre et une approbation des feux d'obstruction aérienne avant la construction.

Stratégie d'éclairage régional : Aires de stationnement principales : Installation de projecteurs de 800 W avec lentilles grand angle de 15° et 45° pour optimiser l'éclairage vertical des surfaces des aéronefs. Voies d'accès pour véhicules de service au sol : Déploiement de projecteurs de 600 W avec lentille grand angle de 90° pour un éclairage au sol uniforme. Chaque kit complet de mât d'éclairage comprend un mât galvanisé conique, un système de levage, un dispositif de protection contre la foudre, un feu d'obstacle aérien et tous les accessoires de montage.

2.2 Processus de mise en œuvre du projet

1. Étude de site : Mesurer la configuration de l'aire de trafic et l'état des fondations, recueillir les plans CAO de l'aéroport, confirmer les créneaux de construction disponibles entre les vols.

2. Simulation photométrique Dialux EVO : Importer le modèle 3D d'obstacle de l'avion, faire correspondre la combinaison d'angles de faisceaux mixtes, générer un rapport d'éclairage de l'aire de trafic conforme aux normes de l'OACI.

3. Confirmation finale du schéma : Confirmer la quantité de mâts, la configuration de puissance, la combinaison de lentilles et la position d'installation pour chaque point de mât élevé.

4. Production et inspection en usine : Soudage du poteau en acier et galvanisation à chaud ; les têtes de lampe passent le test d'étanchéité IP66 et le test de vieillissement à haute température avant l'expédition.

5. Travaux côté aéroportuaire : réception des fondations, levage des mâts, mise au point du système de levage, installation et câblage des projecteurs. Tous les travaux sont réalisés dans les espaces entre les volées de vols.

6. Orientation précise de la lampe : Ajustez l'angle de projection de la tête de lampe en fonction du résultat de la simulation pour contrôler la lumière parasite vers le haut.

7. Réception et remise : Tester l'éclairement horizontal/vertical, l'uniformité et l'indice d'éblouissement TI ; livrer les fichiers IES, les documents de simulation, les certificats de matériaux et le manuel d'entretien et d'exploitation.

Principaux avantages du produit

Comparé aux projets d'éclairage sur mâts de grande hauteur assemblés à partir de composants provenant de sources séparées, le kit complet d'éclairage sur mâts de grande hauteur HRLUX offre une valeur ciblée pour les projets d'aires de trafic aéroportuaires :

1. Livraison intégrée en un seul lieu : Solution complète incluant mât en acier galvanisé, mécanisme de levage, têtes d'éclairage LED modulaires et feux d'obstacle aérien. Les clients évitent ainsi l'achat séparé du mât et des lampes, réduisant les risques d'erreur et raccourcissant les délais globaux du projet.

2. Système anticorrosion orienté vers le littoral : L'acier Q355JR associé à une galvanisation à chaud interne et externe (couche de zinc de 85 à 120 μm) convient aux environnements extérieurs côtiers exposés aux embruns salés à long terme.

3. Structure de levage à double commande sécurisée : L'élévateur électrique à double commande manuelle est équipé d'un système de verrouillage antichute. Un mode de fonctionnement manuel de secours permet son utilisation en cas de panne de courant afin de réduire les risques liés à la maintenance en hauteur.

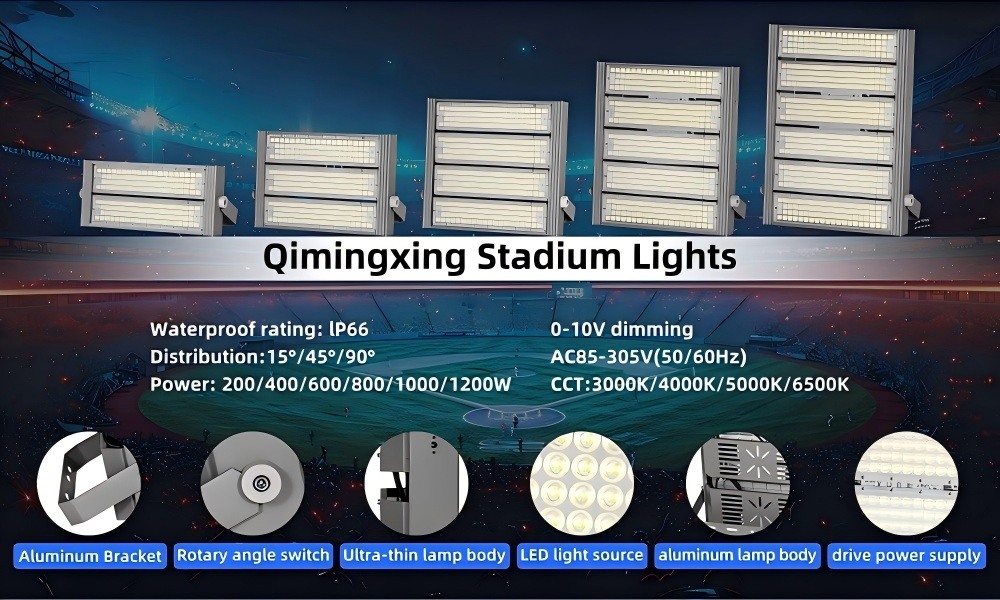

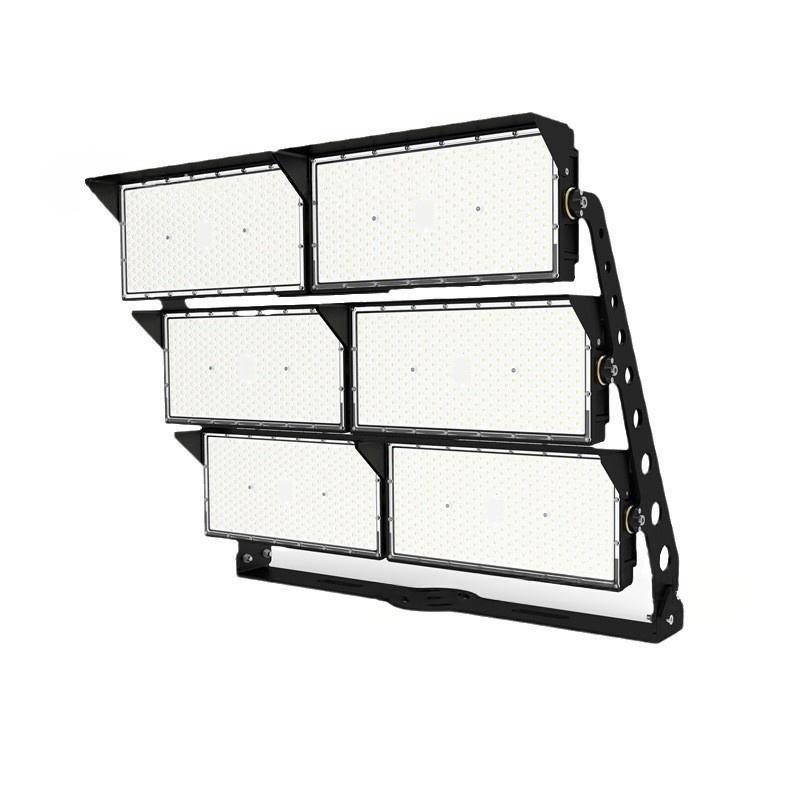

4. Combinaison flexible de têtes de lampe modulaires : Têtes de lampe modulaires 600 W / 800 W offrant plusieurs angles de faisceau. Les ingénieurs peuvent attribuer des optiques différentes aux baies d'aéronefs et aux voies de circulation des véhicules de service au sein d'un même panneau de lampe.

5. Performance environnementale de haut niveau : Indice de protection IP66 et IK08 pour la tête de lampe, durée de vie L70 ≥ 50 000 heures, réduisant considérablement la fréquence de maintenance annuelle.

Données d'acceptation du projet et avantages opérationnels

3.1 Résultats des tests sur site après rénovation

Une fois l'installation et l'étalonnage de l'angle de la lampe terminés, la mesure sur le terrain répond aux exigences d'éclairage des aires de trafic aéroportuaires de l'OACI : éclairement horizontal moyen de l'aire de trafic : 42 lx, uniformité Uo : 0,62 ; éclairement vertical moyen sur le fuselage de l'avion : 31 lx ; IRC Ra ≥ 83 ; indice d'éblouissement TI ≤ 10, la diffusion de la lumière vers le haut est efficacement contrôlée ; aucune plainte d'éblouissement de la part des pilotes et du personnel de la tour de contrôle pendant les opérations de vol de nuit.

3.2 Avantages économiques et opérationnels

1. Performance en matière d'économie d'énergie : Comparé à l'ancien système d'éclairage au sodium haute pression, la consommation d'énergie globale a diminué de 51 %, soit une économie d'électricité annuelle d'environ 11 430 $ US.

2. Réduction des coûts de maintenance : Les modules LED longue durée et la conception de levage accessible depuis le sol réduisent les interventions de réparation en haute altitude ; les dépenses annuelles de maintenance ont diminué de 73 %.

3. Amélioration de la sécurité opérationnelle : Une visibilité horizontale et verticale équilibrée optimise les conditions de travail des équipes au sol de nuit et réduit les risques opérationnels liés à la manutention au sol.

4. Avantage de l'offre intégrée : Le pré-assemblage en usine réduit la charge de travail sur site et raccourcit le temps d'occupation de l'aire de chantier pendant la construction.

5. Délai de récupération de l'investissement : La période de retour sur investissement statique, calculée en fonction des économies réalisées sur l'électricité et la maintenance, atteint environ 2,7 ans.

Témoignage client

« Notre aire de trafic était équipée depuis des années d'un éclairage vertical au sodium vétuste. Nous étions confrontés à des factures d'électricité élevées, un éclairage vertical insuffisant et des pannes fréquentes dues à la corrosion. La solution complète d'éclairage vertical fournie par HRLUX nous a permis de réaliser d'importantes économies sur l'adaptation des composants. Les poteaux galvanisés à chaud sont parfaitement adaptés à notre climat côtier salin et humide. La simulation Dialux reproduit fidèlement les performances réelles du site, et la visibilité nocturne de l'aire de trafic répond à nos exigences de sécurité aérienne. » — Chef de projet infrastructure, Aéroport régional d'Asie du Sud-Est

Résumé du projet

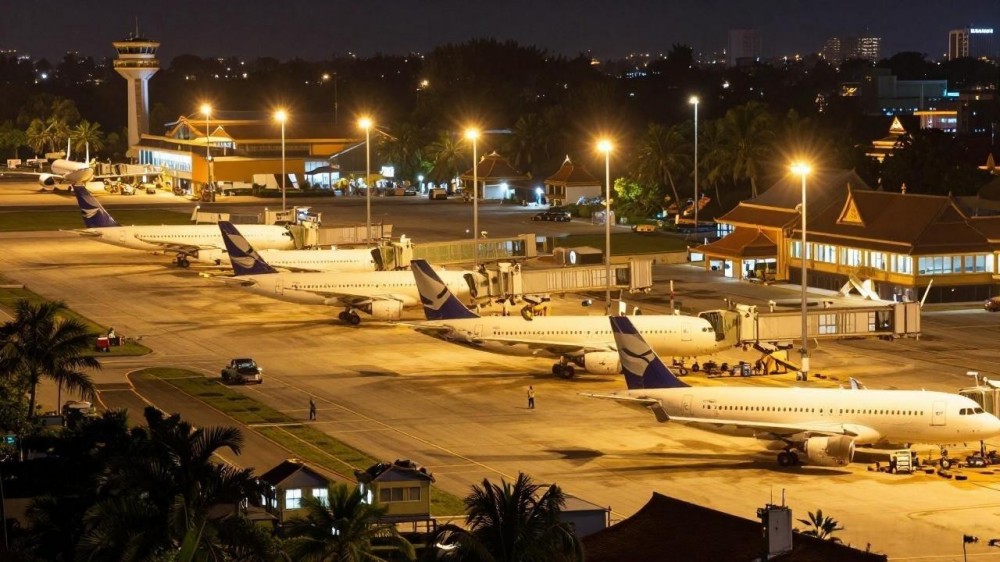

Ce projet de rénovation complète d'une aire de trafic aéroportuaire, avec son système d'éclairage sur mâts d'éclairage de grande hauteur, démontre la performance concrète de ce système HRLUX dans les conditions d'exploitation d'un aéroport côtier. Ciblant les problèmes typiques des aires de trafic : interférences dues aux ombres portées par les avions, éclairage vertical insuffisant du fuselage, corrosion due au brouillard salin côtier, forte consommation d'énergie et risques liés à la maintenance en altitude, cette solution intégrée clé en main comprend un mât en acier galvanisé anticorrosion, un mécanisme de levage sécurisé et des têtes d'éclairage modulaires à optique multiple. Le pré-assemblage en usine réduit les risques d'erreurs d'installation sur site. Ce projet constitue une référence technique reproductible pour les aires de trafic des aéroports régionaux, les grands terminaux de fret et les projets d'éclairage complets de cours d'aéroport à travers le monde.

FAQ

Q1 : Quelle est la hauteur maximale du mât d'éclairage pour une aire de trafic aéroportuaire ?

A1 : Notre mât lumineux de grande hauteur peut être personnalisé de 15 m à 40 m, associé à des modules LED multi-angles pour répondre aux exigences d'éclairage uniforme des aires de trafic aéroportuaires.

Q2 : Le lampadaire de grande hauteur est-il protégé contre la foudre et les surtensions ?

A2 : Oui. L'ensemble adopte une conception intégrée de protection contre la foudre et de protection contre les surtensions de 10 kV, adaptée à l'environnement extérieur des aéroports.

Q3 : Quelle est la période de garantie du projecteur de grande hauteur HRLUX ?

A3 : Garantie de 5 ans sur les modules d’éclairage LED et l’alimentation. Nous proposons une assistance technique à distance et un service de pièces détachées.

Q4 : Pouvez-vous fournir un rapport de simulation d'éclairage Dialux pour l'appel d'offres ?

A4 : Oui. Nous pouvons fournir le rapport de simulation Dialux, les fichiers IES et l'ensemble des documents de certification pour la soumission d'offres.
