7 pièges d'ingénierie courants lors de la modernisation de l'éclairage LED d'un entrepôt

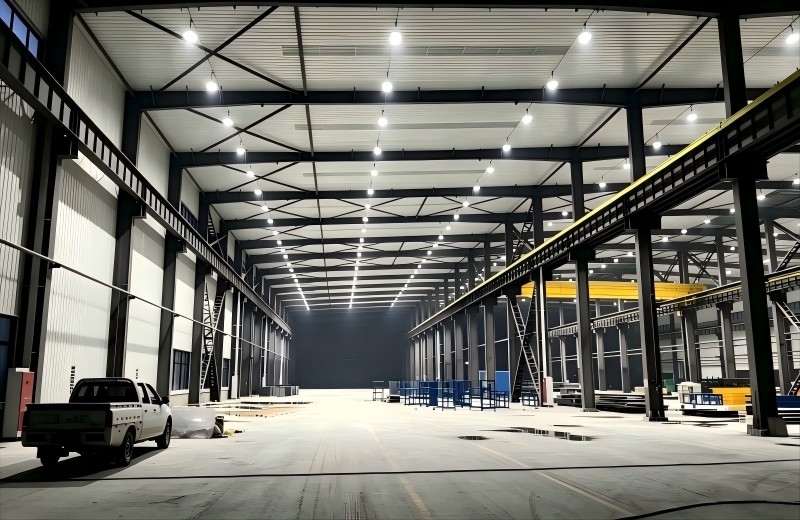

La rénovation de l'éclairage d'un entrepôt peut paraître simple, mais de nombreux projets aboutissent à un éclairage insuffisant, à des non-conformités ou à des risques cachés pour la sécurité après les travaux. Même avec des luminaires LED de haute qualité, une mauvaise conception ou une mise en œuvre négligente peuvent compromettre le projet. Tirant les leçons de la rénovation d'un entrepôt logistique de 12 000 m² en Europe du Nord, cet article de blog recense sept pièges d'ingénierie fréquents, afin d'aider les entreprises d'éclairage et les équipes EPC à réaliser des projets d'éclairage d'entrepôt conformes à la norme EN 12464-1.

Piège n° 1 : Utiliser un seul angle de faisceau pour un entrepôt à fonctions mixtes

De nombreux entrepreneurs utilisent des luminaires industriels à faisceau large de 90° ou 120° pour l'ensemble de leurs entrepôts, y compris les allées de rayonnages et les zones de tri. Ce faisceau large projette d'importantes ombres, masquées par les rayonnages hauts, dans les allées de préparation de commandes ; la lecture des codes-barres et des étiquettes s'en trouve alors compromise. Dans le cadre d'un projet de 12 000 m², une première version du schéma prévoyait un faisceau unique de 120°. Les simulations ont révélé que l'éclairement vertical des allées n'atteignait que 78 lx, insuffisant pour les opérations de préparation de commandes.

Solution correcte : Adopter une configuration à poutres mixtes : poutres étroites pour les allées de rayonnages, poutres larges pour les zones de tri ouvertes ; vérifier l’agencement via une simulation Dialux.

Piège n° 2 : Réutiliser les fixations d’origine sans inspection préalable de leur capacité de charge

La réutilisation des systèmes de suspension à crochets existants permet de réduire les coûts de reconstruction et d'accélérer les travaux. Cependant, de nombreuses équipes négligent l'inspection de sécurité des éléments porteurs. Des composants suspendus rongés par la rouille peuvent tomber et provoquer un accident. Sur le chantier de 12 000 m², 17 % des anciens crochets ont été mis au rebut après inspection en raison de la rouille et de la fatigue du métal.

Solution correcte : Un personnel qualifié doit effectuer un test de résistance à la charge avant toute réutilisation ; mettre au rebut tous les accessoires vieillissants, fissurés ou rouillés.

Rappel important : Même si les éléments de suspension passent l'inspection, ne réutilisez pas les points de suspension si la structure métallique d'origine du bâtiment est vieillissante ou corrodée.

Piège n° 3 : Se concentrer uniquement sur la valeur moyenne de l’éclairement, en ignorant l’uniformité U0 et l’éblouissement UGR

Certains fournisseurs ne présentent dans leurs propositions que des données d'éclairement moyen. Même si l'éclairement moyen est conforme aux exigences, une faible uniformité engendre de larges zones d'ombre. Un UGR excessif provoque une fatigue visuelle chez les opérateurs d'entrepôt travaillant de longues heures. La norme EN 12464-1 exige un éclairement maintenu dans les entrepôts logistiques ≥ 180 lx, un U0 ≥ 0,7 et un UGR ≤ 22. Lors d'un projet concret, après une première installation sans réglage fin, la valeur U0 mesurée sur site n'a atteint que 0,61. Le réajustement de l'angle d'orientation de la lampe a finalement permis d'obtenir une valeur U0 de 0,74.

Piège n° 4 : Choisir des lampes IP65 pour un entrepôt intérieur poussiéreux et humide

Un luminaire IP65 résiste aux projections d'eau, mais son étanchéité ne permet pas de supporter une accumulation importante et prolongée de poussière dans un entrepôt. La poussière pénètre dans le boîtier de la lampe, contamine la source lumineuse et le driver, accélérant ainsi la dégradation de la luminosité et une panne prématurée. Pour les entrepôts logistiques intérieurs poussiéreux et humides, une structure totalement étanche IP66 est préférable.

Remarque : IP66 Ceci s'applique à un environnement intérieur protégé, ne peut PAS être utilisé pour une installation extérieure entièrement exposée.

Piège n° 5 : Omettre la simulation Dialux et se fier à un espacement empirique

L'agencement des rayonnages, la hauteur sous plafond et la réflectance du sol modifient la distribution lumineuse réelle. Un agencement basé sur l'expérience ne permet pas d'anticiper les ombres portées par les rayonnages hauts. Sans simulation, vous risquez de devoir reprendre le travail après l'installation. Même pour un petit projet de rénovation, une simulation optique 3D est indispensable avant les travaux.

Note: La simulation Dia Lux ne fournit qu'une référence théorique. La disposition réelle des marchandises sur site et des rayonnages peut différer du modèle de simulation ; des ajustements sur le terrain et des tests d'éclairement restent donc nécessaires après l'installation.

Piège n° 6 : Ne pas prévoir l’interface de gradation pour une future mise à niveau intelligente

De nombreux projets n'intègrent pas d'éclairage intelligent dans leur phase initiale, ce qui pousse les entrepreneurs à opter pour des luminaires industriels bon marché non dimmables. Lorsque l'entrepôt prévoit ultérieurement la mise en place d'un système de gestion de l'éclairage écoénergétique, le remplacement de l'ensemble des lampes s'avère nécessaire, engendrant un investissement secondaire considérable. Suggestion : privilégier les luminaires dotés d'une interface de gradation 0-10 V, même en l'absence de besoin immédiat en éclairage intelligent.

Piège n° 7 : Absence de documents de réception complets après la construction

La livraison du projet ne comprend que les lampes, sans les documents justificatifs. Lors d'un audit de sécurité local, vous ne pourrez pas fournir le rapport photométrique, le compte rendu du test d'éclairement sur site, le fichier IES ni les certificats de produit. Pour les projets logistiques européens, vous devez archiver le rapport du test d'éclairement sur site, le document de simulation Dialux, le fichier photométrique IES, le certificat CE et la fiche technique du produit.

Liste de contrôle d'acceptation des éléments essentiels pour la modernisation de l'éclairage d'entrepôt

Rapport de simulation Dialux avant construction

Rapport d'inspection de la capacité de charge des pièces de suspension réutilisées

Données mesurées sur site : éclairement maintenu, uniformité U0, UGR, IRC

Enregistrement du réglage de l'angle de visée de la lampe

Certification du produit, fichier photométrique IES

Vérification de la fonction de gradation 0‑10V (le cas échéant)

FAQ

Q1 Peut-on totalement éviter le risque de retouches si l'on dispose d'un rapport de simulation Dialux ?

La simulation réduit les risques, mais ne peut remplacer les réglages précis sur site. Les écarts d'installation et l'état réel de l'empilage des marchandises modifieront l'effet d'éclairage. Le réglage de l'angle d'orientation des lampes et les tests d'éclairement sur site restent indispensables.

Q2 Pour un projet de rénovation d'entrepôt, quels documents doivent être fournis pour la soumission de l'offre ?

Rapport de simulation Dialux, fichier photométrique IES, fiche technique du produit, certificats CE/EMC, rapport de test sur site après installation.

Lire une étude de cas réelle :Étude de cas : Rénovation de l'éclairage d'un entrepôt logistique de 12 000 m².
