Solution d'éclairage pour courts de tennis | Guide d'agencement standard intérieur et extérieur (normes CIE et nationales)

Introduction

Le tennis est un sport de haute vitesse et de haute précision qui exige une uniformité d'éclairage rigoureuse, une luminosité stable, un faible éblouissement et un éclairage vertical précis. Que ce soit pour les courts extérieurs ou les courts intérieurs des stades, l'éclairage doit être conforme aux normes nationales et aux spécifications techniques CIE 42 afin de permettre aux athlètes d'apprécier avec précision la trajectoire, la vitesse et la rotation de la balle.

Cet article détaille les normes de conception d'éclairage pour les courts de tennis, notamment les dimensions du court, les critères d'éclairage, les règles d'implantation des poteaux extérieurs, les modes d'éclairage des plafonds intérieurs, les exigences de hauteur, les normes anti-éblouissement et les normes de réflectivité des surfaces. Il propose une solution d'éclairage complète et applicable aux ingénieurs, aux constructeurs de stades et aux entreprises de construction.

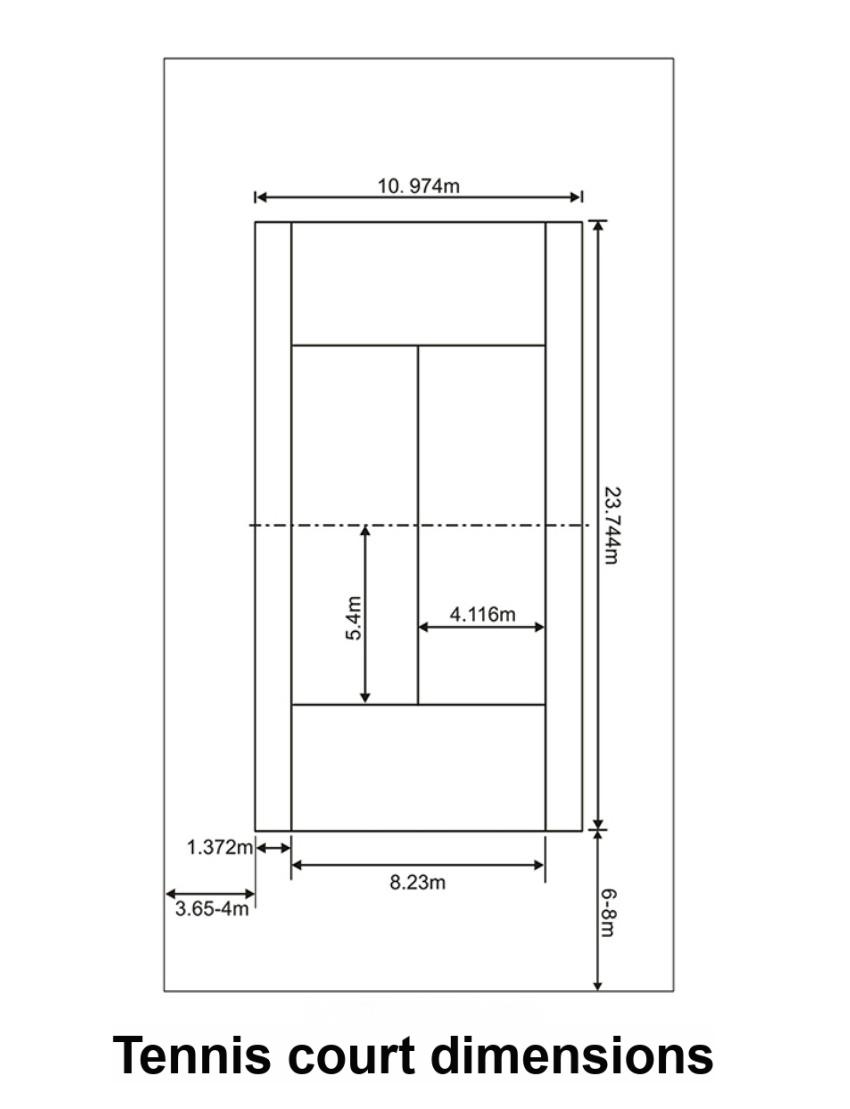

1. Dimensions et aménagement standard d'un court de tennis

1.1 Dimensions du terrain

Dimensions standard d'un court de tennis simple :

Longueur : 23,744 m

Largeur : 10,974 m

Hauteur nette : 0,9 m – 1,06 m

1.2 Marge de sécurité et d'éclairage (à réserver pour la conception de l'éclairage)

Pour éviter les zones d'ombre et assurer un fonctionnement fluide et une bonne réception de la balle, la zone de couverture lumineuse réelle doit prévoir des marges extérieures :

Réserve arrière de base : 6–8 m

Réserve latérale : 3,65–4 m

Ce n'est qu'avec un espace marginal suffisant que l'angle de la lampe peut être raisonnablement projeté sans zones mortes ni débordement d'éblouissement hors cible.

2. Normes nationales et CIE d'éclairage des courts de tennis

Nous avons trié et unifié le tableau standard confus du document original afin d'obtenir une classification claire et publiable.

2.1 Application pour l'éclairage

Niveau I : Fitness et divertissement (Eh ≥ 300lx)

Grade II : Entraînement professionnel et match amateur (Eh ≥ 500lx)

Grade III : Match professionnel formel (Eh ≥ 750lx)

Niveau IV-VI : Diffusion télévisée et tournoi international (Électricité verticale 1000–2000 lx)

2.2 Paramètres standard de base

Rendu des couleurs Ra ≥ 65 (entraînement), Ra ≥ 80–90 (match et diffusion télévisée)

Température de couleur ≥ 4000K–5500K (blanc neutre pour la vision sportive)

Éblouissement GR ≤ 55 (extérieur), GR ≤ 35 (intérieur)

Uniformité U1/U2 : Match ≥ 0,6–0,8, Entraînement ≥ 0,5

2.3 CIE 42 Limite d'uniformité internationale

Cour de divertissement : Ratio d'uniformité ≤ 1,5

Terrain d'entraînement : Ratio d'uniformité ≤ 1,5

Tribunal de compétition : Ratio d’uniformité ≤ 1,3 (Plus strict pour les événements professionnels)

3. Normes d'aménagement de l'éclairage des courts de tennis extérieurs

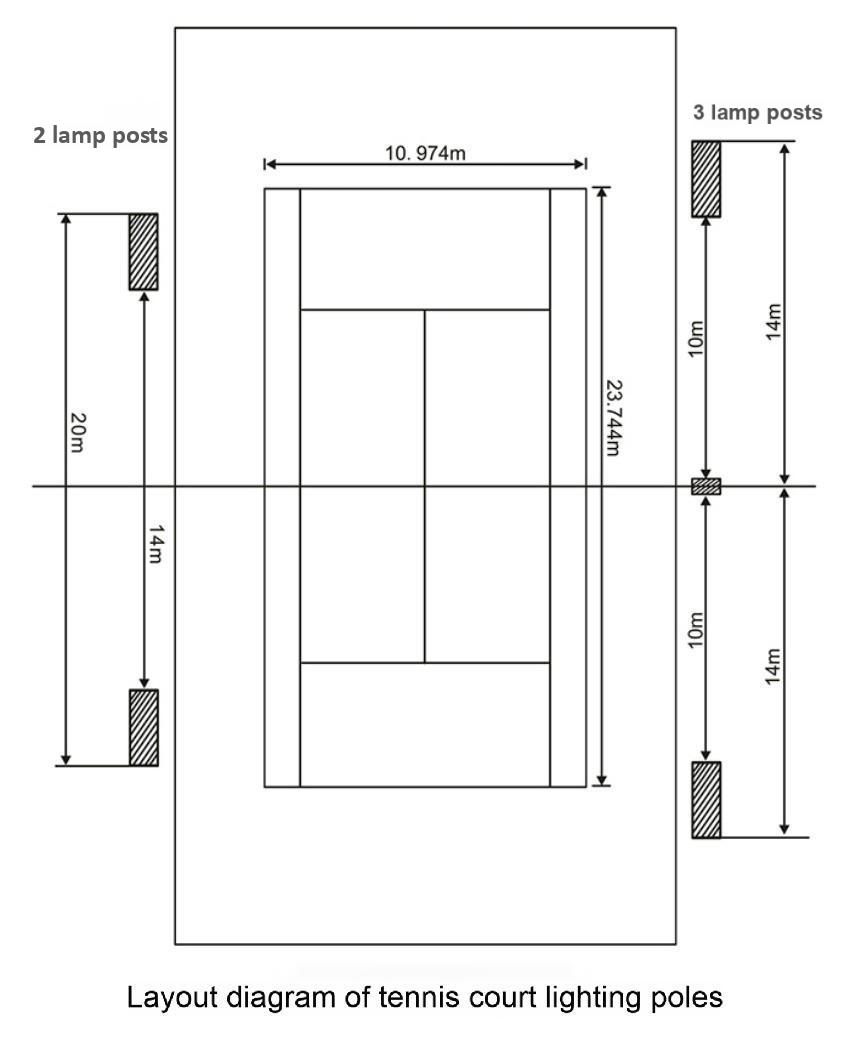

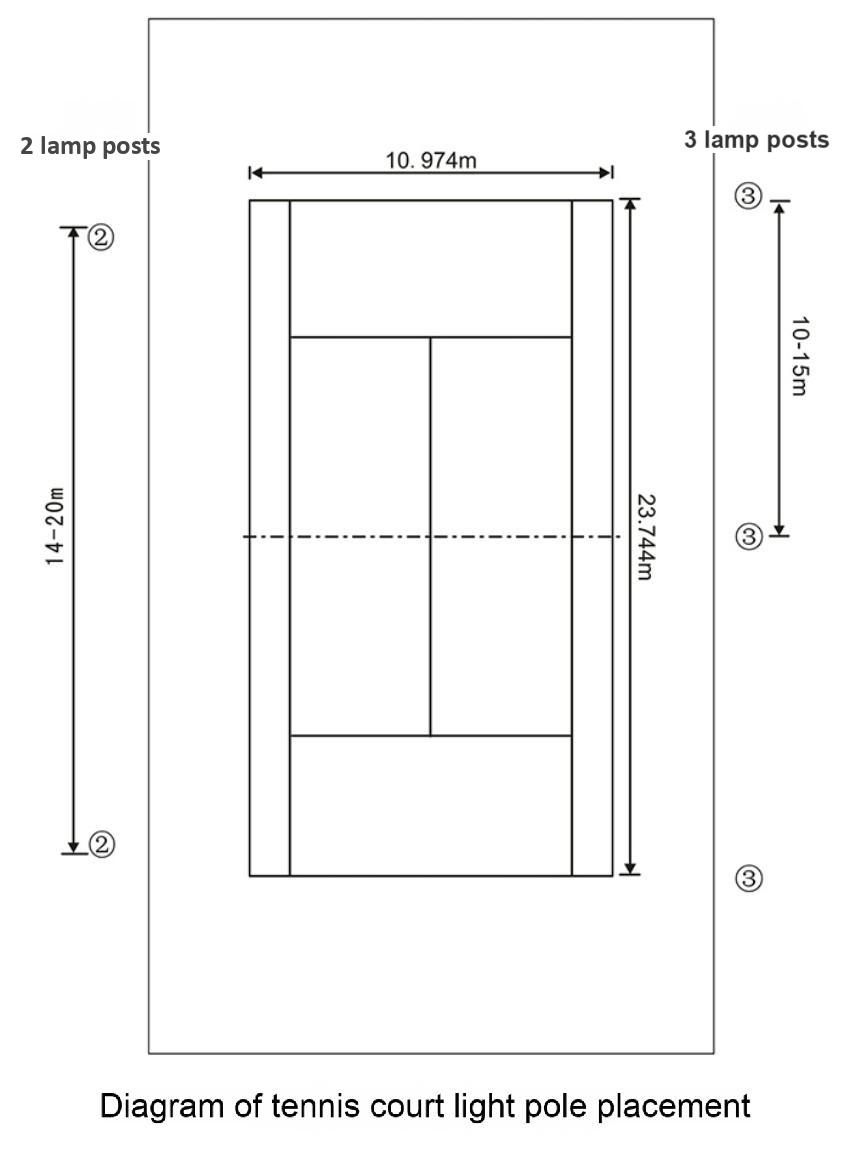

3.1 Principe de disposition des poteaux

Les courts de tennis extérieurs adoptent un système d'éclairage latéral longitudinal (disposition bilatérale sur le grand axe), qui est la seule norme reconnue pour les matchs officiels.

Nombre de pôles commun par côté :

Terrain de loisirs ordinaire : 2 poteaux par côté

Entraînement standard et match amateur : 3 poteaux par côté

Terrain de compétition officiel professionnel : 4 poteaux par côté

Règle clé : Aucun poteau d'éclairage ne doit être installé entre deux courts adjacents afin d'éviter les interférences lumineuses mutuelles et les éblouissements croisés.

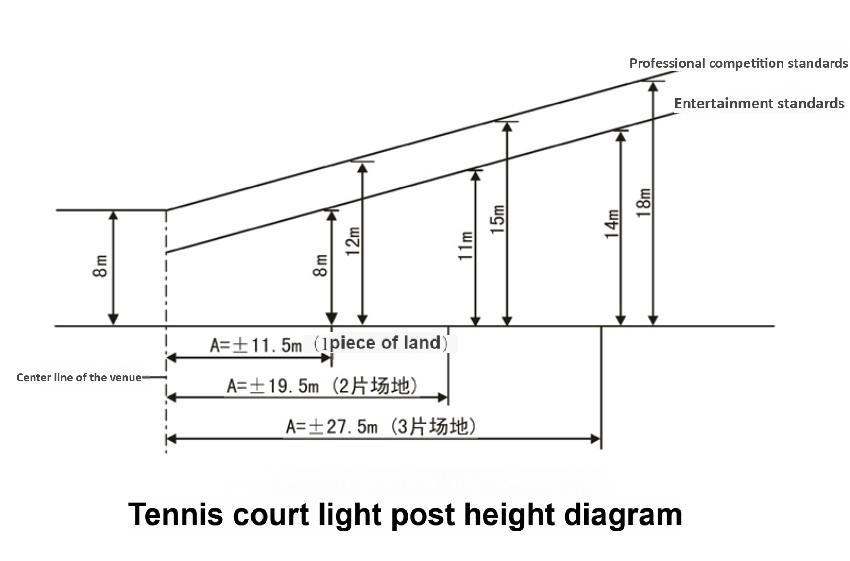

3.2 Exigences relatives à la hauteur des poteaux d'éclairage extérieur

Divertissement et entraînement quotidien : Taille minimale 8 m

Niveau de match officiel : Taille minimale 12 m

Une hauteur trop basse provoquera un éblouissement direct important et affectera la perception de la balle en altitude.

3.3 Contrôle anti-éblouissement pour les courts extérieurs

Si l'angle du faisceau lumineux est trop large ou si le point de visée est imprécis, la lumière parasite produira un éblouissement gênant en dehors de la zone d'éclairage.

Solutions :

1. Adopter des projecteurs sportifs professionnels à faisceau étroit pour le tennis

2. Viser précisément le centre du terrain

3. Utiliser des déflecteurs anti-éblouissement et une conception optique à coupure nette.

4. Normes de conception de l'éclairage des courts de tennis intérieurs

L'éclairage des courts de tennis en salle est plus strict qu'en extérieur car la réflectance des murs, du plafond et du sol affecte directement le confort visuel et l'équité de la compétition.

4.1 Norme de réflectivité des surfaces intérieures (CIE 42)

Réflectivité du plafond : > 0,6 (mat non brillant)

Réflectivité du mur : 0,2–0,6 (faible réflexion, décoration colorée autorisée aux deux extrémités)

Réflectivité du sol : > 0,25 (finition mate)

4.2 Règle d'interdiction de l'éclairage intérieur de base (Très important)

Aucune lampe n'est autorisée au-dessus de l'aire de jeux principale (PPA).

Les lampes placées directement au-dessus de la zone de compétition provoqueront un éblouissement vertical important, empêchant les athlètes de suivre les balles rapides qui passent au-dessus de leur tête.

Exigences relatives à la hauteur d'installation des lampes :

Hauteur de la lampe (surface nette) : ≥ 9,144 m

Hauteur de référence des lampes : ≥ 9,096 m

4.3 Restriction de la lumière naturelle pour les courts intérieurs

L'éclairage naturel est autorisé uniquement pour les terrains d'entraînement et de fitness de niveau inférieur. Lors des matchs officiels, l'éclairage naturel seul est interdit.

Restrictions relatives à la conception en matière d'éclairage naturel :

Pas de rayonnement solaire direct

Aucune fenêtre sur les murs de base arrière

Adoptez un système de vitrage dépoli ou d'ombrage.

Évitez les contrastes de luminosité inégaux à l'intérieur de la salle.

5. Trois configurations standard de courts de tennis intérieurs

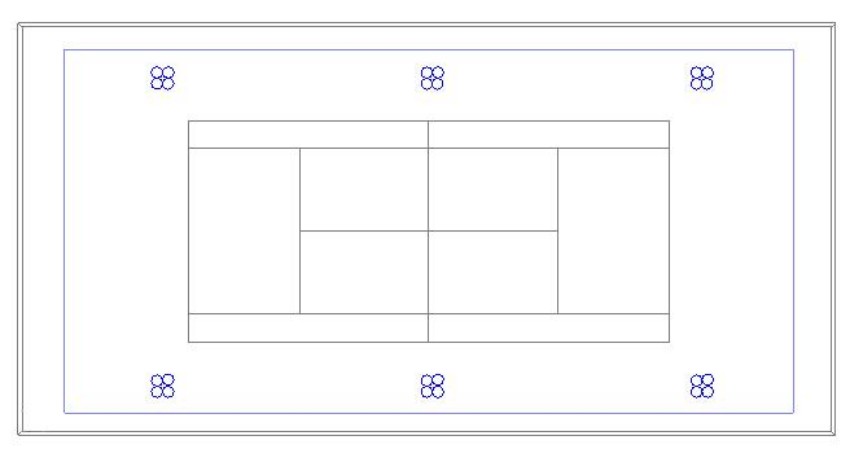

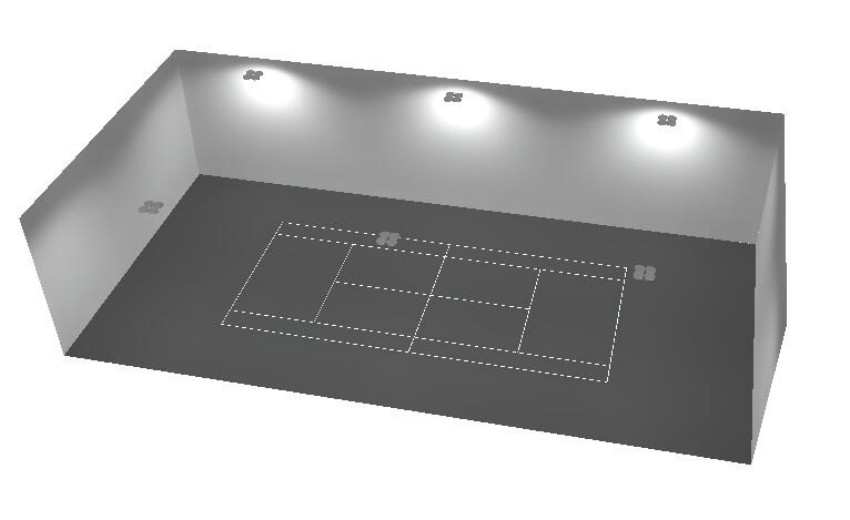

5.1 Disposition en grappes (2/4 lampes par groupe)

Adapté à une installation complète au plafond d'un gymnase. Caractéristiques : luminosité générale uniforme, faibles variations d'ombre, convient aux stades multifonctionnels.

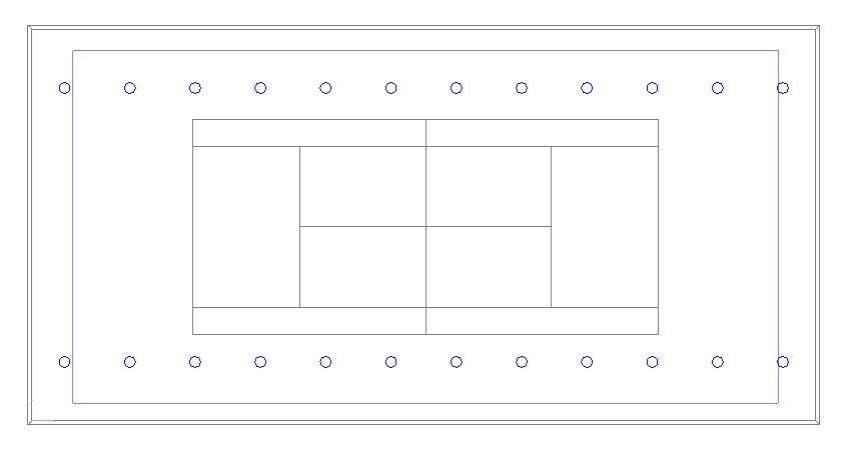

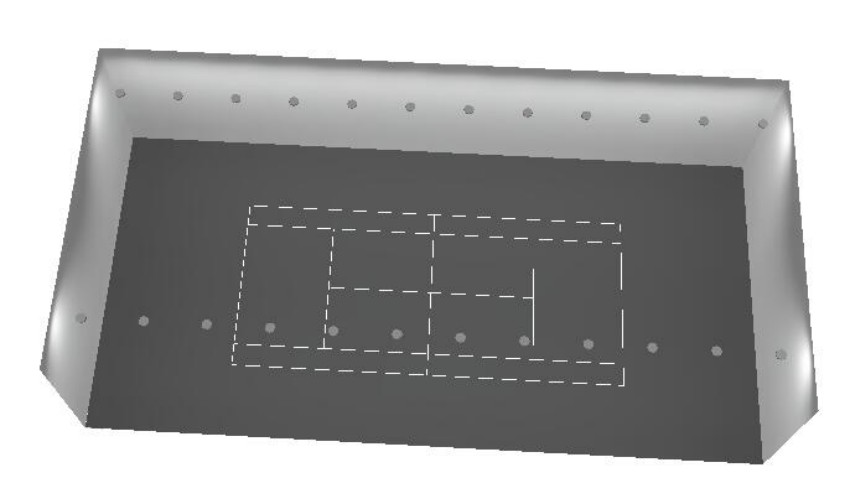

5.2 Disposition latérale à une seule rangée (disposition régionale)

Lampes disposées de part et d'autre de l'axe longitudinal. Caractéristiques : éclairage concentré, forte intensité lumineuse verticale, idéal pour les salles de tennis professionnelles.

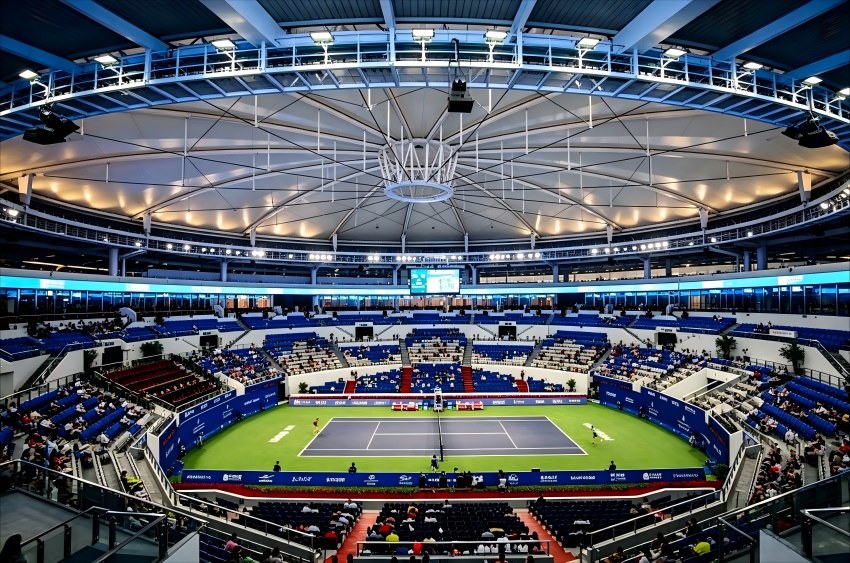

5.3 Agencement de la passerelle (Agencement du canal monté en partie supérieure)

Installez les lampes sur le support supérieur de la passerelle. Caractéristiques : entretien facile, réglage d’angle flexible, largement utilisé dans les courts de tennis professionnels standard.

6. Conclusion et suggestion de conception professionnelles

1. Les courts extérieurs privilégient une disposition bilatérale à plusieurs poteaux sur le long axe + une hauteur de 12 m pour les normes de compétition officielles.

2. Les courts intérieurs doivent éviter l'éclairage PPA zénithal afin d'éliminer l'éblouissement.

3. Les courts de match professionnels doivent contrôler strictement l'uniformité ≤1,3 et le rendu des couleurs Ra≥80.

4. Tous les projets de stades doivent être équipés de lampes optiques anti-éblouissement pour garantir une vision stable et rapide de la balle.

7. Foire aux questions

Q1 : Quelle est la hauteur minimale des poteaux pour un court de tennis de compétition extérieur ?

A1 : Les courts de tennis extérieurs officiels exigent une hauteur minimale de poteaux de 12 m. Les courts d’entraînement récréatifs peuvent utiliser des poteaux de 8 m au minimum. Des poteaux plus bas provoqueraient un éblouissement important et gêneraient les joueurs dans le suivi des balles de tennis aériennes.

Q2 : Puis-je installer des poteaux d'éclairage entre deux courts de tennis adjacents ?

A2 : Non recommandé. L’éclairage entre les courts risque de provoquer des interférences lumineuses, des éblouissements mutuels et un éclairage inégal sur les deux courts. Les poteaux doivent être installés uniquement sur les côtés extérieurs de l’enceinte.

Q3 : Pourquoi ne pouvons-nous pas installer les lampes directement au-dessus de l'aire de jeu PPA des courts de tennis intérieurs ?

A3 : Les lampes placées au-dessus de la zone de jeu principale (PPA) génèrent un fort éblouissement vertical. Au tennis, les mouvements sont rapides en altitude, et la lumière directe au-dessus du terrain gêne la vision des joueurs, les empêchant d’apprécier la rotation et la trajectoire de la balle. Toutes les lampes doivent être placées en dehors de la zone de jeu principale.

Q4 : Quel indice de rendu des couleurs Ra est requis pour la diffusion télévisée professionnelle des matchs de tennis ?

A4 : Pour les tournois télévisés nationaux en direct, Ra ≥80 ; pour les événements de diffusion internationaux de haut niveau, Ra ≥90, avec une température de couleur contrôlée entre 4000K et 5500K lumière blanche neutre.

Q5 : Quelle est la limite d'uniformité standard pour les courts de tennis de compétition professionnels selon la norme CIE 42 ?

A5 : Le rapport entre l'éclairement moyen et l'éclairement minimal ne doit pas dépasser 1,3. Les terrains de formation et de divertissement autorisent une limite moins stricte de ≤1,5.

Q6 : La lumière naturelle est-elle autorisée pour les compétitions officielles de tennis en salle ?

A6 : Non. La lumière naturelle convient uniquement à l’entraînement physique quotidien et à l’entraînement de base. Une lumière du soleil inégale, des différences d’ombre et un fort contraste lumineux nuisent à l’équité des compétitions et à la vision des athlètes.

Q7 : Comment éliminer les reflets gênants sur les courts de tennis extérieurs ?

A7 : Trois solutions : 1. Adopter des projecteurs de tennis professionnels anti-éblouissement à faisceau étroit ; 2. Ajuster précisément les points de visée des lampes pour concentrer la lumière à l’intérieur des limites du court ; 3. Équiper les lampes de déflecteurs anti-éblouissement pour bloquer la lumière parasite à l’extérieur du court.

Q8 : Quels sont les trois principaux modes d'éclairage des courts de tennis intérieurs ?

A8 : Disposition au plafond avec groupes de luminaires, disposition en rangée latérale et disposition avec passerelle supérieure. La disposition avec passerelle est la plus pratique pour la maintenance ultérieure des luminaires et le réglage de leur angle.

Q9 : Quelle marge faut-il prévoir autour d'un court de tennis standard pour la conception de l'éclairage ?

A9 : Prévoir un espace de 6 à 8 m derrière les deux lignes de fond et de 3,65 à 4 m à l’extérieur des deux lignes de touche. Cette marge suffisante garantit une couverture lumineuse optimale sans zones d’ombre.

Q10 : Combien de poteaux d'éclairage faut-il installer de chaque côté long d'un court de tennis extérieur professionnel ?

A10 : Loisirs ordinaires : 2 poteaux par côté ; matchs d'entraînement amateurs : 3 poteaux par côté ; sites de compétition professionnelle internationale : 4 poteaux par côté.
