Application de la simulation d'éclairage DIALux à la conception de l'éclairage LED des terrains de football

Introduction

Professionnel Éclairage du terrain de football L'installation d'un éclairage n'est jamais une mince affaire. Une disposition inadaptée des poteaux, des angles de faisceau incorrects et une puissance inadéquate des lampes entraînent une luminosité irrégulière, un éblouissement important, un éclairement vertical insuffisant et un échec de la certification de diffusion. Afin d'éviter les reprises sur site, les surcoûts et une livraison de projet non conforme, les fabricants d'éclairage professionnels font appel à la simulation DIALux evo pour une analyse photométrique complète de la scène avant la construction.

Outil essentiel conforme aux normes FIFA, UEFA et CIE internationales, DIALux permet une modélisation 3D précise, le calcul de l'éclairement, la simulation de l'éblouissement et l'optimisation des schémas. HRLUX Les projets d'éclairage des stades de football adoptent la vérification officielle par simulation DIALux, garantissant que chaque site achevé répond pleinement aux exigences des tournois et des diffusions.

Qu'est-ce que la simulation d'éclairage DIALux ?

DIALux est un logiciel de conception d'éclairage professionnel gratuit et reconnu mondialement, largement utilisé pour l'éclairage des installations sportives extérieures, des stades, des places publiques et des projets architecturaux. Il importe des fichiers photométriques IES de lampes authentiques afin de simuler les performances lumineuses réelles, notamment l'éclairement horizontal et vertical, l'uniformité, l'indice d'éblouissement (GR), le scintillement et les données relatives à la pollution lumineuse.

Contrairement à la conception manuelle empirique, la simulation DIALux transforme la conception d'éclairage subjective en une ingénierie standardisée basée sur les données, éliminant les erreurs de conception et garantissant une conformité à 100 % aux spécifications internationales d'éclairage sportif.

Principales applications de la simulation DIALux dans l'éclairage des terrains de football

1. Optimisation de la disposition scientifique et des paramètres des pôles

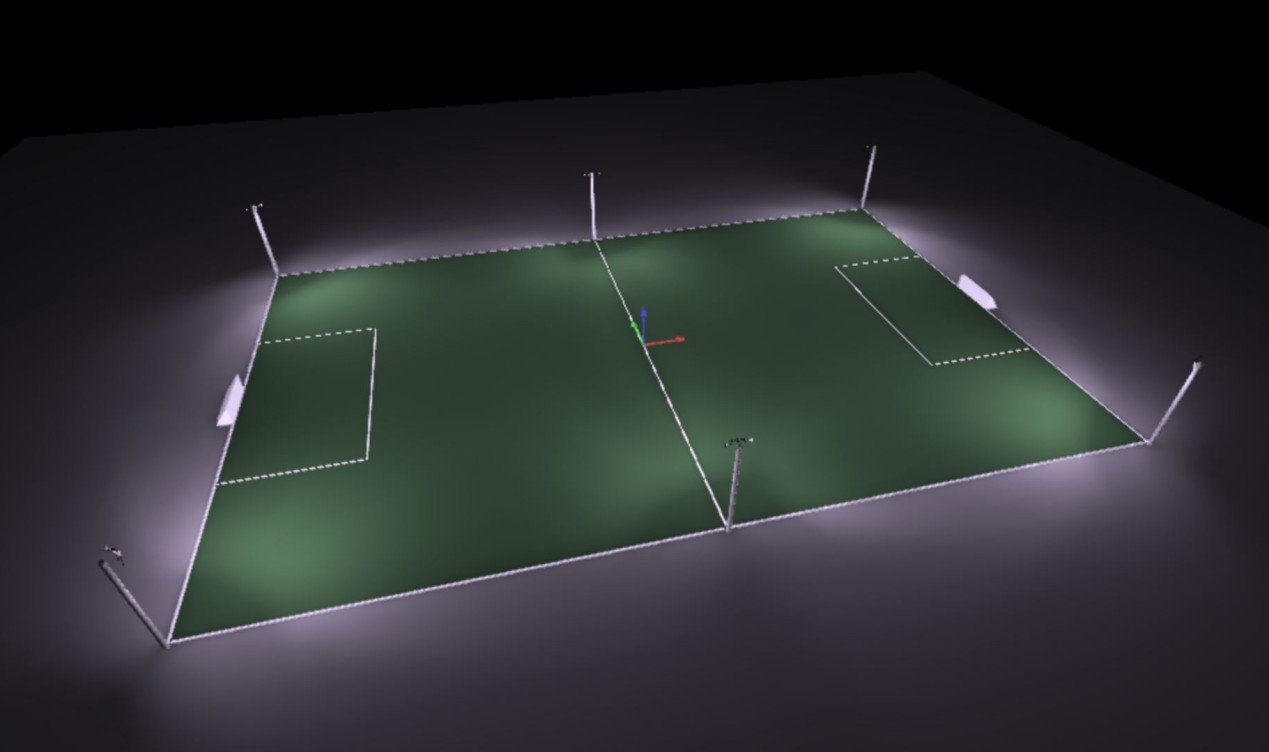

Les différentes configurations de terrain (5 contre 5, 7 contre 7, 11 contre 11) et les niveaux de compétition nécessitent des hauteurs, des quantités et des espacements de poteaux adaptés. DIALux crée des maquettes 3D à l'échelle 1:1 des terrains pour tester plusieurs configurations, notamment à 4 coins, à 6 côtés, à 8 côtés et avec montage sous auvent.

Les ingénieurs peuvent ajuster la hauteur des poteaux (15 à 35 m), la distance d'installation, l'angle d'inclinaison et l'espacement des lampes grâce au logiciel, afin d'éviter les zones d'ombre centrales ou les zones trop éclairées. Ce système résout efficacement les problèmes courants rencontrés sur le terrain, tels qu'une faible uniformité d'éclairage et des variations de luminosité entre la surface de réparation et le milieu de terrain.

2. Vérification précise de l'éclairement et de l'uniformité

L'éclairement et l'uniformité sont les deux principaux indicateurs de la qualité de l'éclairage d'un terrain de football. DIALux calcule avec précision l'éclairement horizontal moyen, l'éclairement vertical, les valeurs d'éclairement minimum/maximum et d'uniformité U1/U2.

HRLUX utilise la simulation DIALux pour faire correspondre les paramètres aux différentes qualités :

•Niveau de formation : Assurez-vous que l'éclairement moyen est ≥ 200 lx et que le coefficient U2 est ≥ 0,5.

• Qualité amateur : Assurez-vous d'un éclairement moyen de 300 à 500 lx et d'un U2 ≥ 0,6.

•Niveau professionnel : Assurez-vous que l'éclairement moyen est ≥ 750 lx et que le coefficient U2 est ≥ 0,7.

•Qualité de diffusion : Assurez-vous d'un éclairement vertical de 1000 à 2000 lx et d'un coefficient U2 ≥ 0,75 à 0,85.

Toutes les données de simulation sont consignées dans des rapports d'exportation officiels, servant de base à l'inspection des projets, aux appels d'offres et à la vérification de la qualification des clients.

3. Contrôle professionnel de l'éblouissement et de la pollution lumineuse

L'éblouissement excessif nuit gravement à la perception visuelle des athlètes et à l'équité des compétitions, tandis que la lumière parasite perturbe l'éclairage des zones résidentielles environnantes. DIALux peut simuler l'indice d'éblouissement GR professionnel et la distribution de la lumière parasite.

En ajustant les angles de visée des lampes, en sélectionnant des angles de faisceau adaptés et en optimisant les structures optiques anti-éblouissement, HRLUX optimise la valeur GR entre 43 et 50. Il supprime efficacement la lumière parasite, est conforme aux normes de pollution lumineuse CIE 150:2017 et rend les installations sportives plus conviviales.

4. Étalonnage des paramètres de scintillement et de couleur de qualité diffusion

Pour les sites de diffusion en direct HD et 4K/8K, la stabilité du scintillement et la constance des couleurs sont des indicateurs essentiels. Associé aux paramètres des pilotes professionnels et aux données CCT/CRI des lampes, DIALux vérifie la stabilité globale de l'éclairage, garantissant une profondeur de scintillement ≤ 0,5 %, une tolérance de couleur ≤ 3 SDCM, un IRC ≥ 90–95 et un R9 ≥ 80.

Cet étalonnage professionnel garantit des effets visuels stables et de haute qualité pour la diffusion en direct commerciale et la lecture au ralenti.

5. Vérification et contrôle des coûts des programmes d'économie d'énergie

Augmenter sans discernement la puissance des lampes entraîne une surconsommation d'énergie et un gaspillage budgétaire inutile. DIALux compare plusieurs configurations avec différentes puissances et quantités de lampes afin de trouver la solution la plus économique.

Dans de nombreux projets de rénovation de terrains de football, HRLUX utilise la simulation DIALux pour remplacer les lampes traditionnelles aux halogénures métalliques haute puissance par des lampes LED basse consommation à haut rendement, réalisant ainsi des économies d'énergie de 40 à 70 % tout en respectant les paramètres standard de la FIFA, ce qui réduit considérablement les coûts d'exploitation à long terme pour les propriétaires de sites.

6. Rapport de projet standardisé

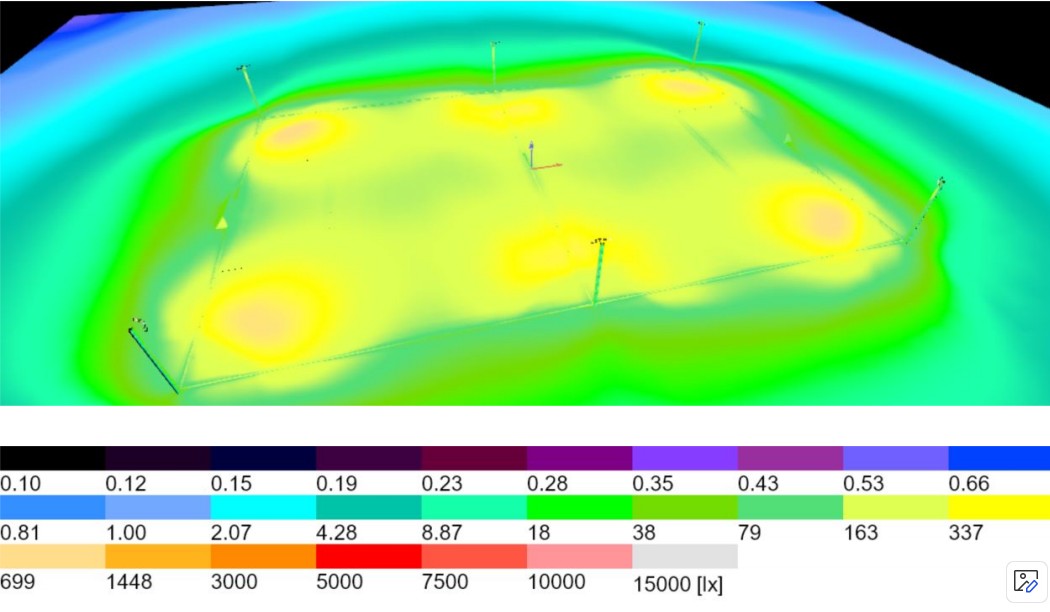

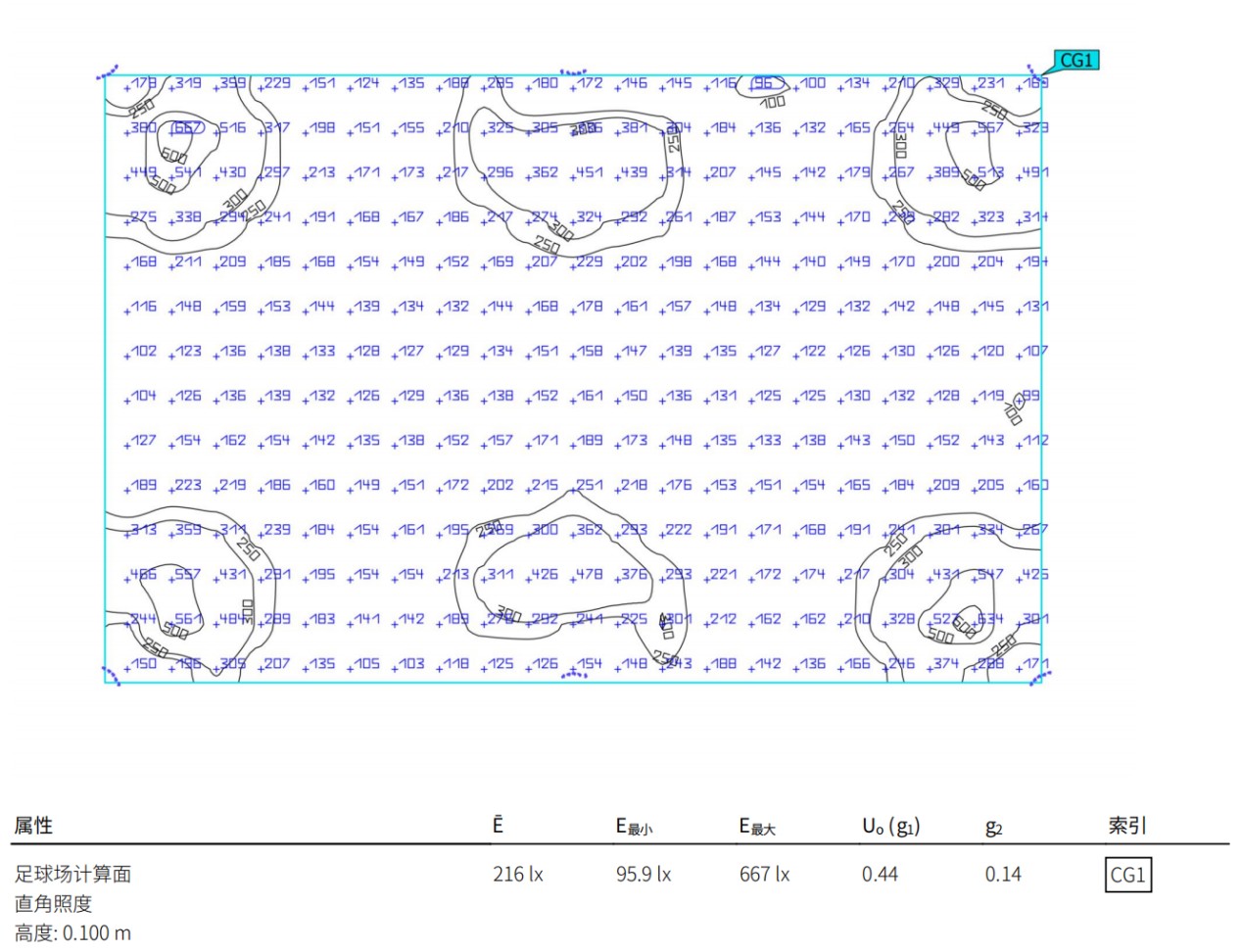

DIALux peut exporter des rapports de simulation PDF officiels contenant des modèles 3D du site, des schémas d'implantation, des cartes de contours d'éclairement, des données de tests de paramètres et les résultats d'évaluation globaux. Ces rapports, en tant que documents techniques officiels, sont utilisés pour les appels d'offres internationaux, la réception des travaux et la vérification technique après-vente.

Avantages du service de simulation DIALux professionnel HRLUX

Contrairement aux fournisseurs proposant des schémas génériques fixes, HRLUX propose une conception de simulation DIALux personnalisée pour chaque projet d'éclairage de stade de football :

• Importez les fichiers IES authentiques des phares sportifs HRLUX pour garantir des données simulées conformes aux effets réels sur le terrain.

• S'adapte aux formats 5 contre 5, 7 contre 7, 11 contre 11 et aux terrains de football irréguliers personnalisés

•Optimiser les programmes de formation communautaire, de compétition amateur sur les campus, de compétition professionnelle et de diffusion de haut niveau

• Fournir des rapports de simulation officiels complets pour les appels d'offres internationaux et la réception technique

•Évitez les zones sombres, les reflets, les travaux d'uniformité non maîtrisés et les travaux de construction répétitifs sur le chantier.

Conclusion

La simulation d'éclairement DIALux est indispensable à la conception d'un éclairage LED standardisé, professionnel et fiable pour les terrains de football. Elle standardise l'ensemble du processus de conception, de la planification de l'agencement à l'optimisation des paramètres et à la vérification des effets, évitant ainsi les erreurs de conception empiriques et les risques liés au projet.

Grâce à la technologie de simulation professionnelle DIALux et à des solutions d'éclairage sportif éprouvées, HRLUX aide les propriétaires d'installations sportives du monde entier à obtenir des systèmes d'éclairage de terrain de football conformes, économes en énergie, nécessitant peu d'entretien et prêts pour la diffusion.
