Solution d'éclairage professionnel pour terrain de football à 11

1. Introduction à l'éclairage des terrains de football

L'éclairage des terrains de football, l'un des systèmes de soutien les plus essentiels pour les installations sportives, est soumis à des exigences professionnelles rigoureuses. Éclairement, uniformité, contrôle de l'éblouissement, rendu des couleurs, performance en matière de scintillement et constance de la température de couleurCes éclairages sont bien plus puissants que l'éclairage extérieur ordinaire. L'éclairage professionnel des stades répond aux exigences des entraînements nocturnes, des cours quotidiens et des matchs amateurs, et prend en charge les tournois professionnels, la diffusion en direct ainsi que la retransmission télévisée en ultra haute définition 4K/8K.

Développée conformément aux normes FIFA, UEFA et à la norme nationale chinoise JGJ153-2016, la solution d'éclairage sportif HRLUX offre un éclairage gradué et personnalisé pour les terrains de football de différents niveaux d'utilisation. Elle résout efficacement les problèmes courants du secteur, tels que l'hétérogénéité de la luminosité du terrain, l'éblouissement, le scintillement de l'écran, la distorsion des couleurs, l'atténuation rapide de la lumière et la courte durée de vie.

2. Normes de classement de l'éclairage des terrains de football HRLUX

Combinant les spécifications des tournois nationaux et internationaux, HRLUX classe l'éclairage des terrains de football à 11 en cinq catégories professionnelles, couvrant tous les scénarios d'application, y compris les loisirs communautaires, l'entraînement sur les campus, les matchs professionnels et la diffusion haute définition.

3. Dimensions standard d'un terrain de football

Dimensions standard d'un terrain de football à 11 : 105 m × 68 m

•Dimensions du but : 7,32 m × 2,44 m

•Zone tampon latérale : ≥ 1,5 m

•Zone tampon d'extrémité de ligne : ≥ 2 m

•Position d'installation du mât d'éclairage : 3 à 5 m à l'extérieur des lignes latérales, 5 à 8 m à l'extérieur des lignes d'extrémité

4. Solutions d'agencement d'éclairage et de hauteur de poteaux

1. Configuration à 4 coins (Terrain d'entraînement de base)

Hauteur du poteau : 15 à 18 m. Conçu pour les centres d’entraînement de niveau 1. Faible coût et installation simple, répondant parfaitement aux exigences de base pour l’entraînement nocturne.

2. Configuration à 6 côtés (Campus et terrain amateur)

Hauteur des poteaux : 18 à 20 m. Trois mâts d’éclairage sont installés symétriquement de chaque côté. Ce système améliore considérablement l’uniformité de l’éclairage général, éliminant les zones d’ombre et constituant la solution privilégiée pour les terrains de football universitaires.

3. Configuration à 8 côtés (Matchs professionnels non diffusés)

Hauteur des mâts : 20 à 25 m. Quatre mâts d’éclairage disposés de chaque côté. Offre un éclairage suffisant, une uniformité supérieure et un faible éblouissement, idéal pour les événements sportifs officiels municipaux et départementaux.

4. Configuration hybride à 8 pôles (coin + côté, niveau de diffusion)

Hauteur du mât d'angle principal : 25–35 m ; hauteur du mât latéral auxiliaire : 20–25 m. Un éclairage d'appoint omnidirectionnel tridimensionnel assure un éclairement vertical optimal, permettant la prise de vue multi-angles et la diffusion en direct haute définition.

5. Analyse des paramètres de conception principaux

1. Uniformité

L'uniformité de l'éclairage comprend les indicateurs U1 (rapport min/max) et U2 (rapport min/moyenne), les plus critiques pour l'éclairage d'un terrain de football. Une faible uniformité entraîne une luminosité inégale, une fatigue visuelle pour les athlètes et des images de diffusion fragmentées. Grâce à des angles de faisceaux multiples adaptés et à une conception de projection angulaire précise, HRLUX atteint une uniformité maximale. Valeur U2 de 0,85, assurant un éclairage uniforme sur l'ensemble du terrain, sans zones d'ombre ni zones sombres.

2. Contrôle de l'éblouissement

Un éblouissement excessif perturbe la vision des athlètes lors des tirs, des changements de direction et des courses. Équipé de structures d'ombrage professionnelles et lentilles optiques anti-éblouissementLes éclairages HRLUX présentent un angle d'ombrage supérieur à 30° afin de limiter la lumière parasite. Leur valeur GR minimale atteint 43 (norme internationale de très faible éblouissement), protégeant ainsi efficacement la vue des athlètes.

3. Système de gradation intelligent

Il prend en charge la variation d'intensité lumineuse progressive de 0 à 100 % avec des modes prédéfinis : entraînement, compétition amateur, compétition professionnelle, diffusion en direct et inspection. Compatible avec la commande mobile, les panneaux muraux et la commande centralisée à distance, il permet de réduire la consommation d'énergie jusqu'à 40 %.

4. Contrôle du scintillement

Les éclairages LED ordinaires provoquent un scintillement important, entraînant des ondulations, des saccades et des images fantômes à l'écran lors de l'enregistrement vidéo. Grâce à l'adoption de drivers à courant constant haute fréquence, les éclairages HRLUX atteignent ces objectifs.profondeur de scintillement ≤ 0,5 %, entièrement conforme aux normes de lecture au ralenti et de diffusion ultra HD 4K/8K.

5. CCT (Température de couleur corrélée)

Une température de couleur inadaptée peut entraîner des distorsions visuelles. HRLUX utilise une configuration de température de couleur standardisée : 4 000 K pour l’entraînement, 5 000 K pour les compétitions officielles et 5 600 K pour la retransmission en direct. Avec une tolérance de couleur inférieure ou égale à 3 SDCM, la lumière naturelle, pure et proche de la lumière du jour, réduit la fatigue visuelle lors d’efforts sportifs prolongés.

6. IRC (Indice de rendu des couleurs)

L'IRC détermine l'authenticité des couleurs des maillots, des tons de gazon et des teintes de peau. Les éclairages HRLUX de qualité professionnelle atteignent un Ra ≥ 95 et un R9 ≥ 80 avec une excellente restitution du rouge, offrant des détails précis sur les maillots et une qualité d'image optimale pour la diffusion.

6. 8 avantages clés des solutions d'éclairage sportif HRLUX

1. Conception d'éclairage professionnelle sur mesure

Tous les projets sont équipés de rapports de simulation optique officiels de DIALuxCompatible avec les configurations à 4, 6 et 8 mâts, ainsi qu'avec les mâts hybrides installés sur le toit. Nous proposons des solutions sur mesure adaptées aux spécificités du site, au budget et au niveau de la compétition, afin d'éviter un éclairage insuffisant, excessif ou polluant.

2. Haute efficacité lumineuse et économies d'énergie

L'efficacité lumineuse globale atteint 140 à 160 lm/W. Elle permet d'économiser plus de 70 % d'énergie par rapport aux lampes aux halogénures métalliques traditionnelles et 20 % par rapport aux éclairages LED sportifs classiques. L'atténuation lumineuse est extrêmement faible (moins de 3 % après 5 000 heures de fonctionnement), ce qui réduit les coûts d'exploitation à long terme.

3. Unité de commande LED haut de gamme

Utilise des pilotes de courant constant de qualité industrielle avec un facteur de puissance (PF) ≥ 0,98 et un taux de distorsion harmonique (THD) faible.＜10 %. Conception à large plage de tension résistant aux fluctuations, protection intégrée contre la foudre et les surtensions (6 kV). Fonctionnement stable même à des températures extrêmes (hautes et basses) avec un taux de défaillance ultra-faible.

4. Conception optique personnalisée haut de gamme

Lentilles optiques secondaires et structures nano-réfléchissantes avec angles de faisceau multiples optionnels (10°/25°/40°/60°). La distribution asymétrique de la lumière concentre tout l'éclairage sur le terrain de sport, éliminant la lumière parasite et la pollution lumineuse tout en améliorant l'uniformité globale de l'éclairage.

5. Indice de protection IP et IK supérieur

Avec Indice de protection IP66 contre l'eau et la poussière et indice de résistance aux chocs IK08Sa structure entièrement fermée résiste aux typhons, aux fortes pluies, à la neige et aux chocs, assurant un fonctionnement extérieur stable par tous les temps.

6. Projection de positionnement laser de précision

Le positionnement laser calibré en usine garantit une déviation de l'angle de projection inférieure à 0,5°. La mise au point précise de la lumière évite les zones surexposées ou sous-exposées pour un éclairage uniforme du champ.

7. Système de dissipation de chaleur à haut rendement

Le radiateur intégré en aluminium moulé sous pression, doté d'un conduit d'air à convection tridimensionnelle, assure une dissipation thermique passive sans ventilateur. La faible température de jonction de la puce prévient l'accumulation de chaleur, l'atténuation de la lumière et les défaillances de la lampe, pour une durée de vie pouvant atteindre 100 000 heures.

8. Qualité de diffusion ultra-faible sans reflets ni scintillement

Offre un équilibre parfait entre le confort visuel des athlètes et la qualité professionnelle des retransmissions en direct. Idéal pour les terrains de football universitaires, d'entreprise et de tournois professionnels, conforme aux normes de certification d'éclairage sportif nationales et internationales.

7. Tableau de référence rapide de la configuration complète du terrain à 11

Produits associés

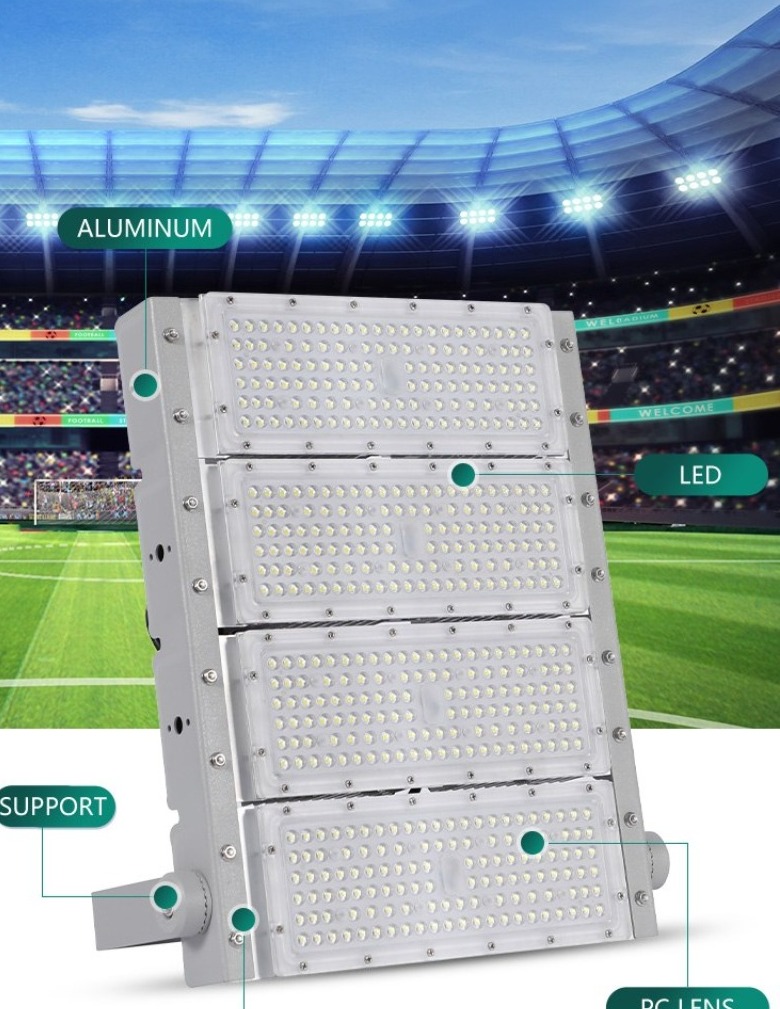

Projecteur LED extérieur haute puissance série Neptune 200W-600W
